Aufbau der Kugelbahn
Um was Geht es hier?
Auf dieser Seite Zeige ich euch Schritt für schritt wie ich die Kugelbahn aufgebaut habe, von der ersten geraden Stange bis zum Fertigen Produkt.
Jeder einzelne Arbeitsschritt ist beschrieben und mit Bildern versehen so das ihr genau sehen könnt wie das Ganze entstanden ist.
Im Inhaltsverzeichniss gleich hier unten könnt ihr den Bereich drücken der Euch interessiert und ihr kommt dann direkt dorthin, habt aber die Möglichkeit auch nachher überall hinzuscrollen wo ihr wollt.
Inhaltsverzeichnis
Die erste Gerade Stange
Das Gerademachen der Stangen ist der erste Schritt in diesem ganze Projekt, denn ohne gerade Stangen geht hier gar nichts.

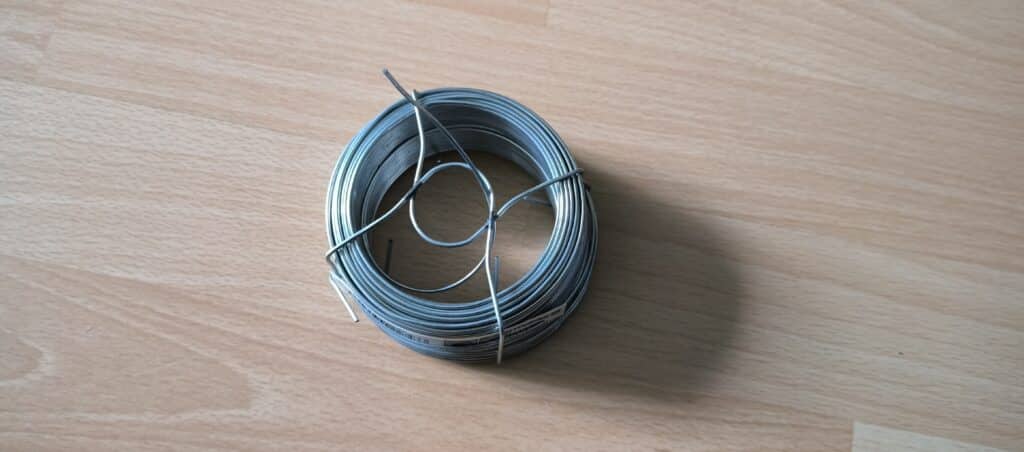

Gerade Stangen kann man mithilfe von einer Zange und einer Bohrmaschine herstellen.

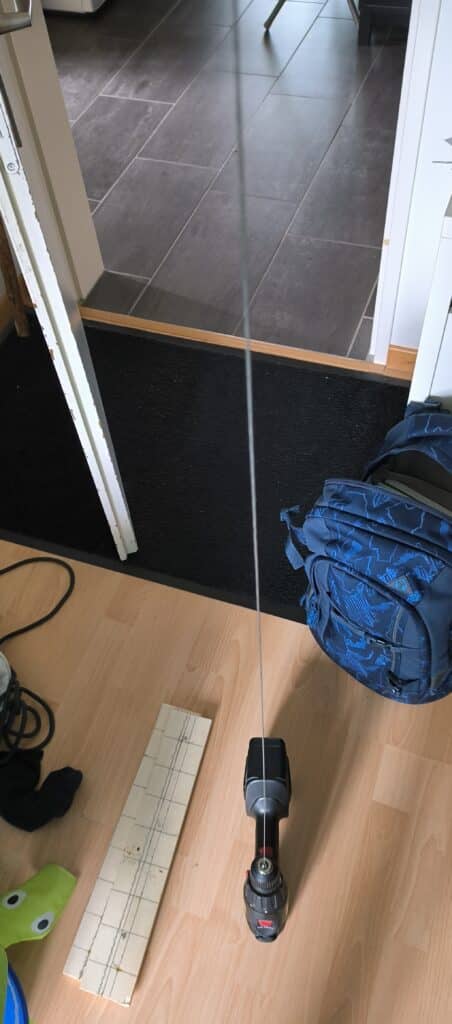

Mann spannt den Draht in die Bohrmaschine ein, hält die andere seite fest mit einer Zange und lässt die Bohrmaschine laufen während man an dem Draht mit der Zange zieht. Somit kan sich der draht gerade drehen und man hat am ende aus einem gebogenen stück Draht ein gerades Stück Draht
Vorbereitung vom Brett für das Bauen der geraden Strecken
Für Das Bauen der Geraden Strecken braucht man ein Brett bei dem man die verschiedenen Stangen und Ringe perfekt plazieren kann.

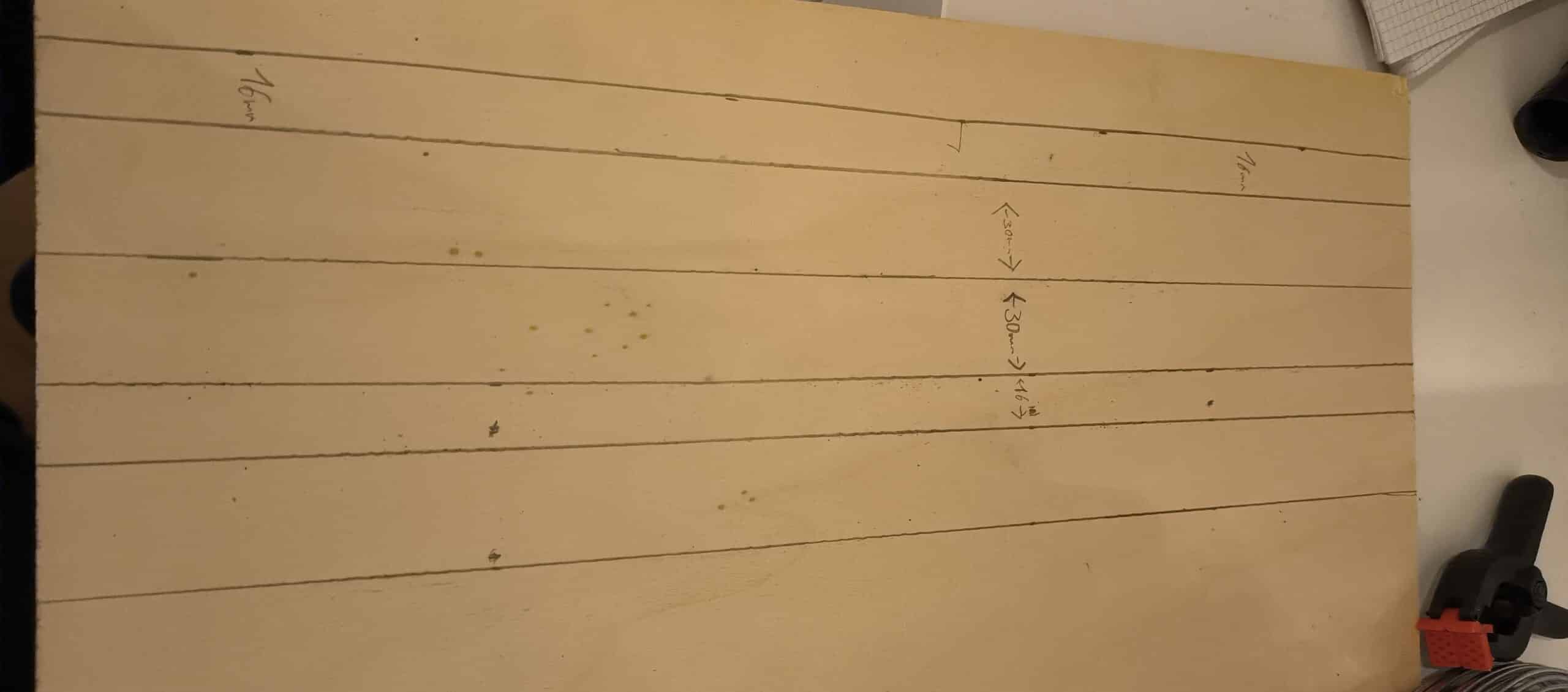

Zuerst muss man die richtigen Strecken und abstände einzeichnen.

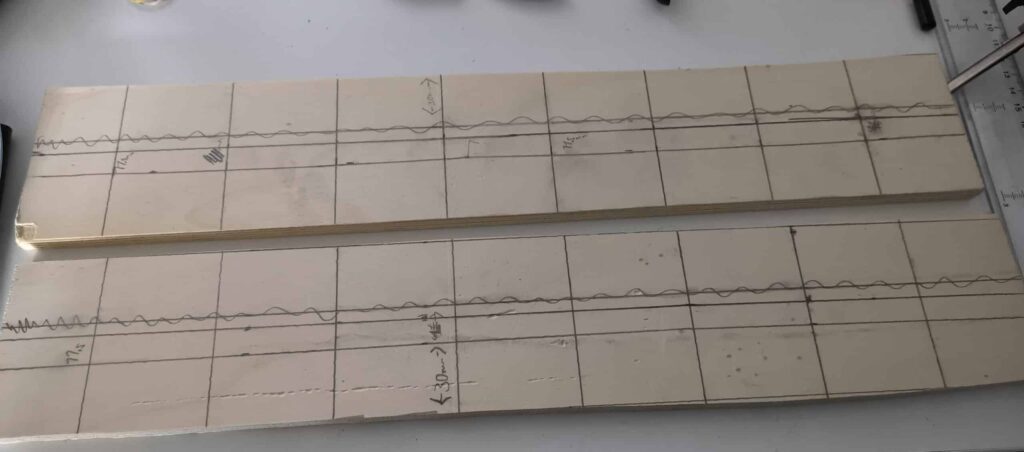

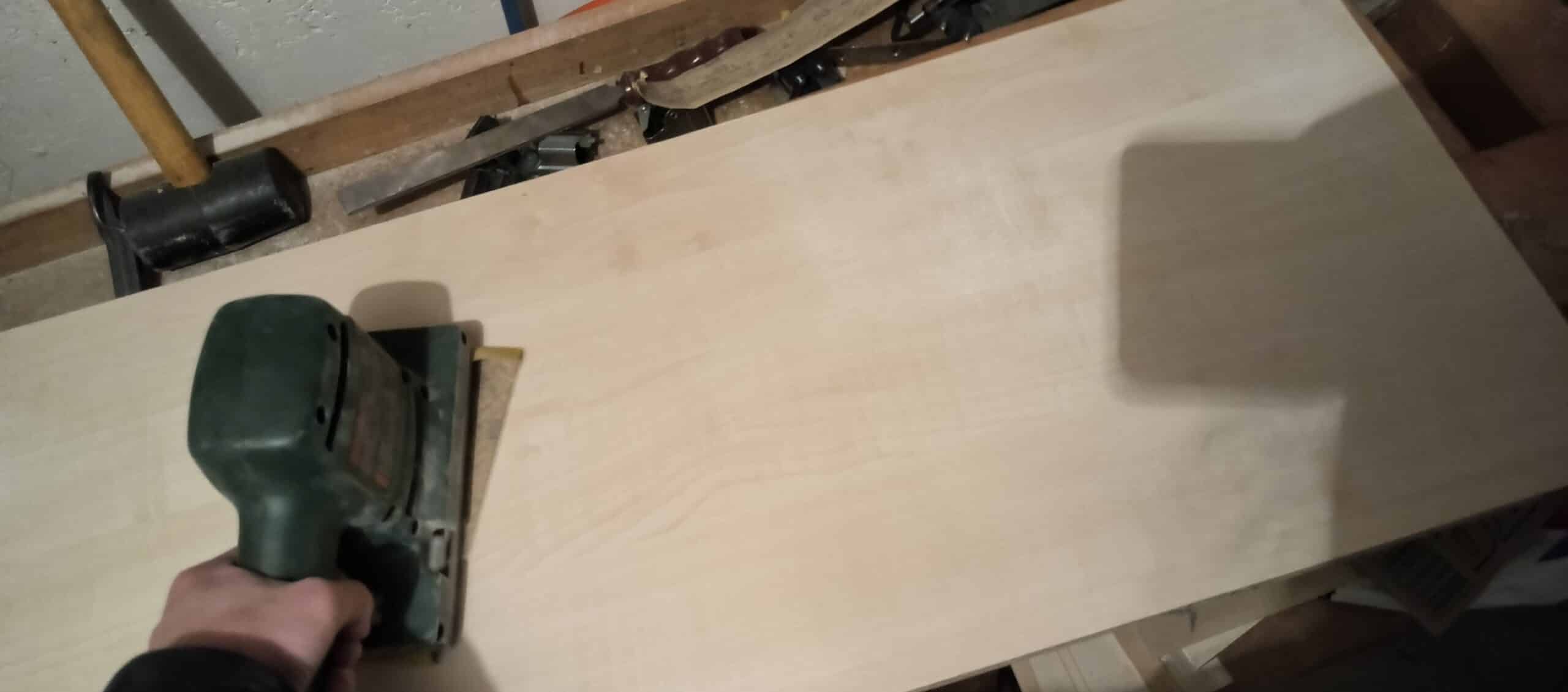

Danach muss man das Brett durchschneiden damit man zwei gleichgrosse Bretter hat die man für die Strecken verwenden kann. Die beiden Bretter muss man auch noch Schleifen.
Anfertigen der Ringe für die Strecken

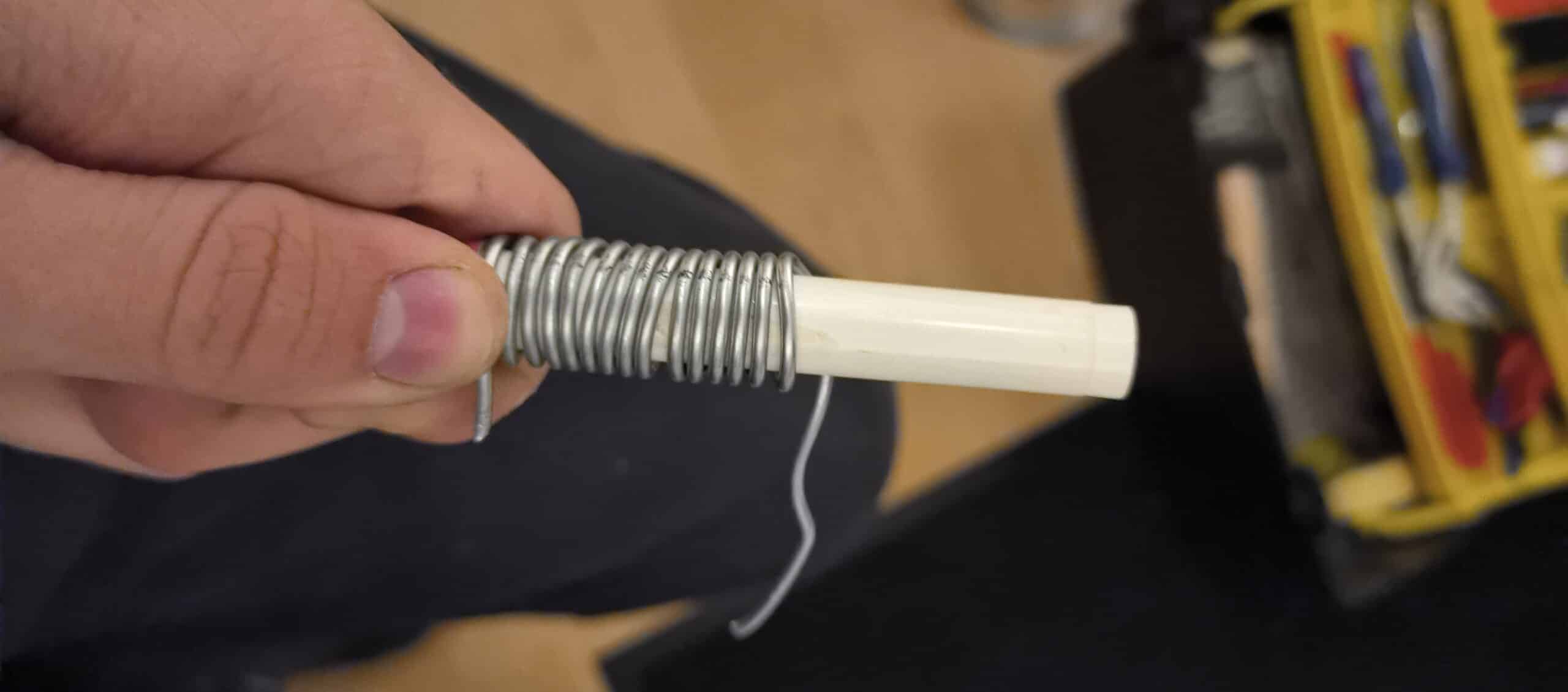

Das Erste was man bei den Ringen machen muss ist einen runden Gegenstand finden, um den man den Draht wickeln kann. Im ersten fall war es ein Stift, später ist es ein anderes Döschen geworden und am Schluss ein Stab der auch den ungefähr richtigen Durchmesser hatte.

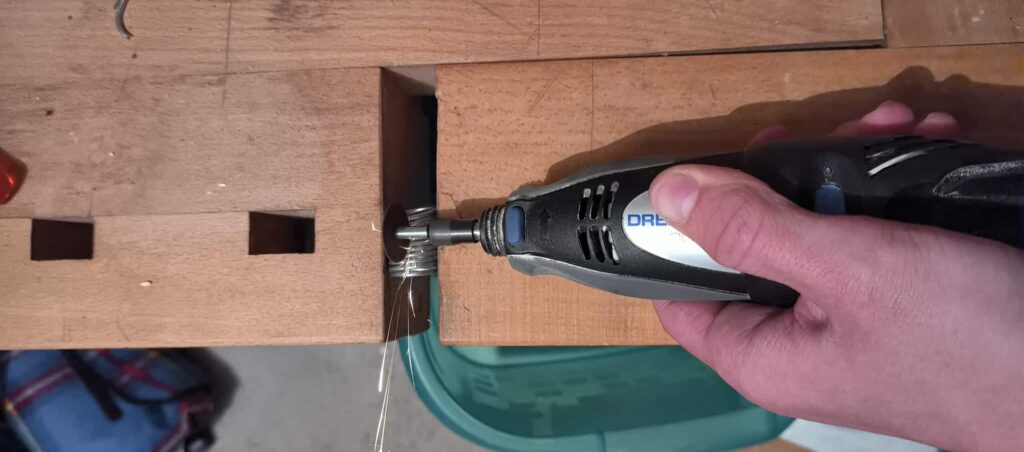

Danach muss man die Ringe durchschneiden dass man Halbe ringe bekommt die man dann als unterstützung bei den Strecken verwenden kann.

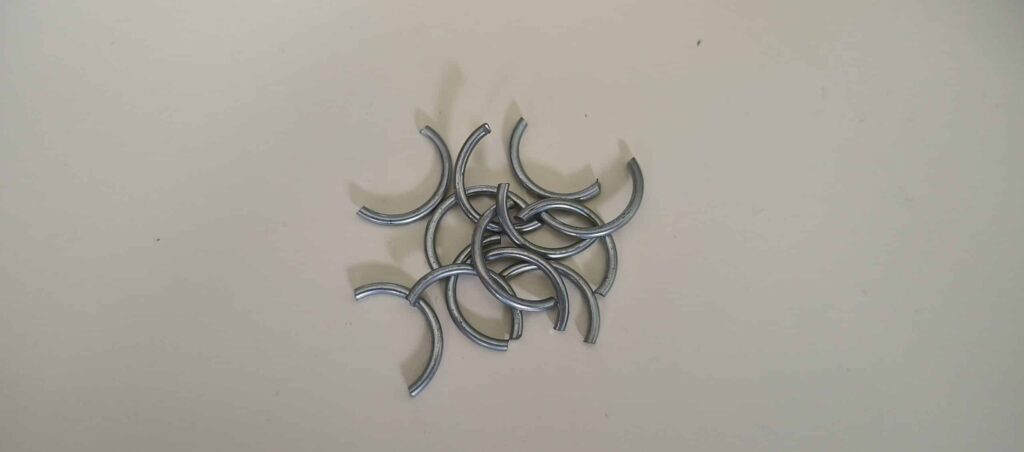

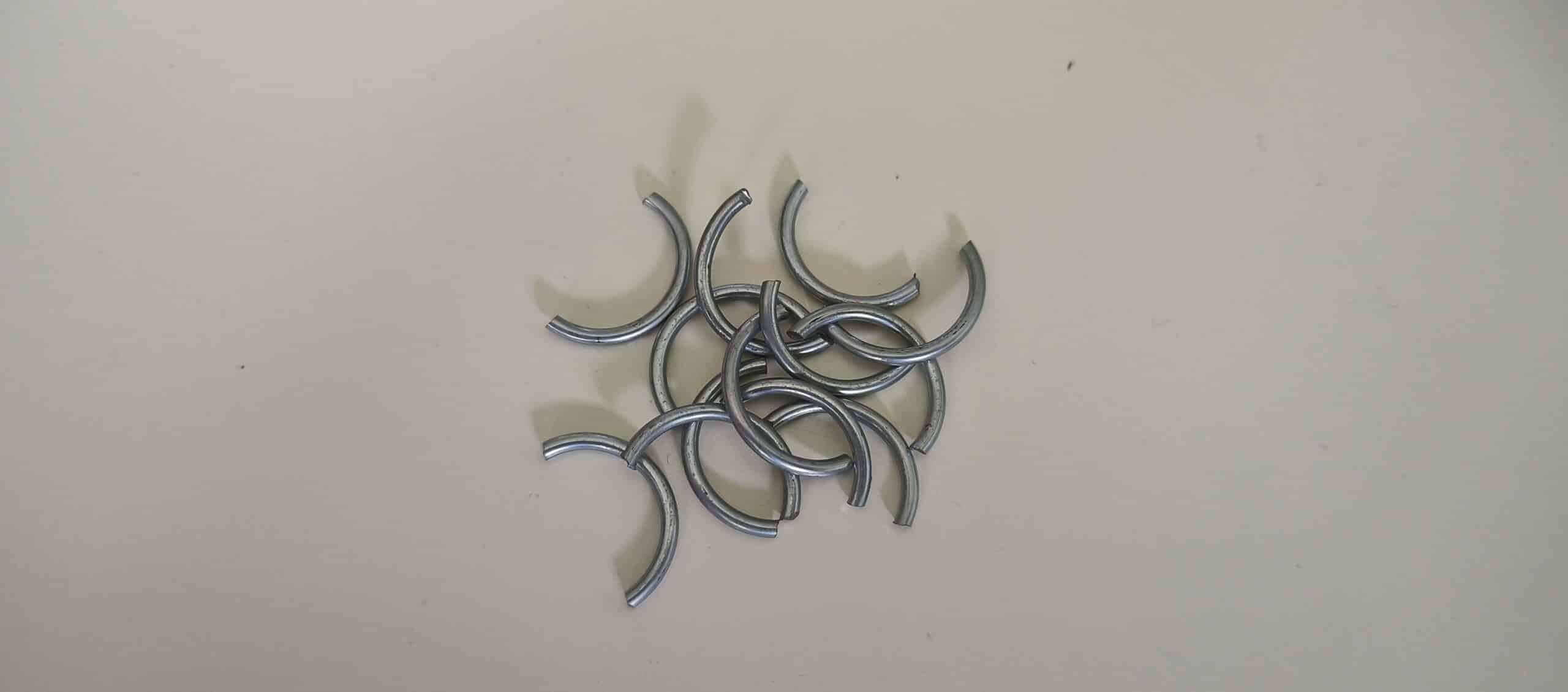

Am ende Bekommt man solche haben ringe die man direkt verwenden kann um die geraden oder auch Kuvigen Strecken zu unterstützen.
Die ersten geraden Strecken

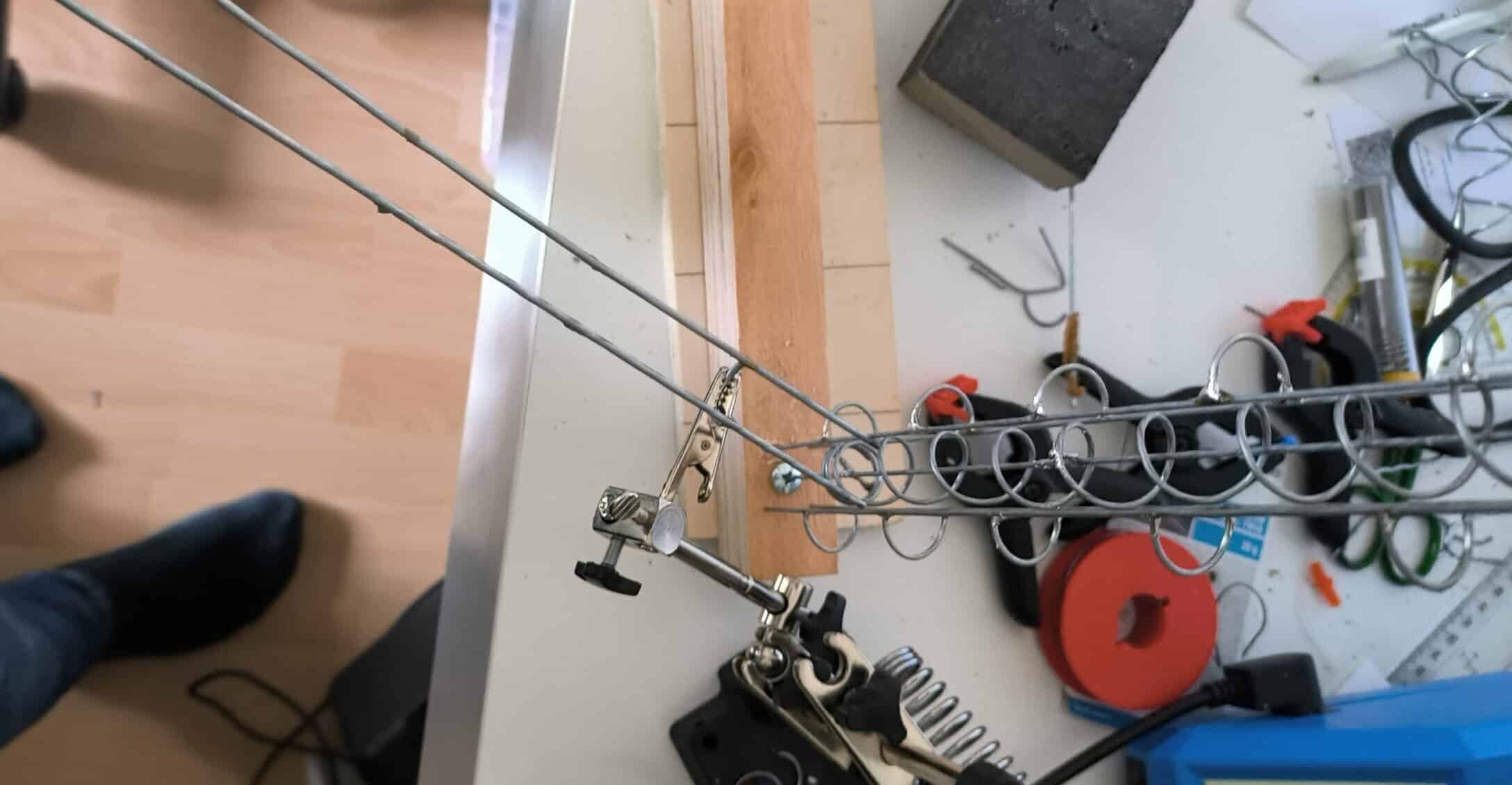

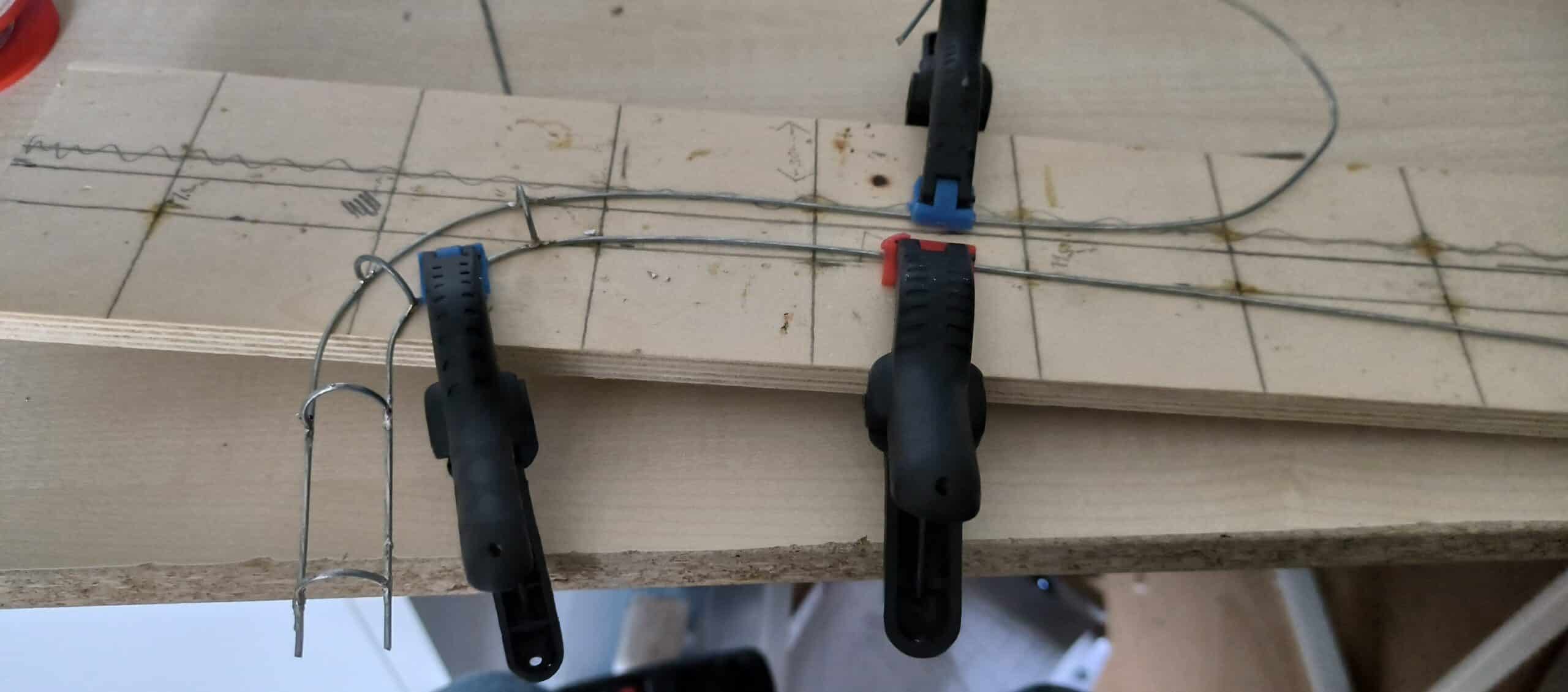

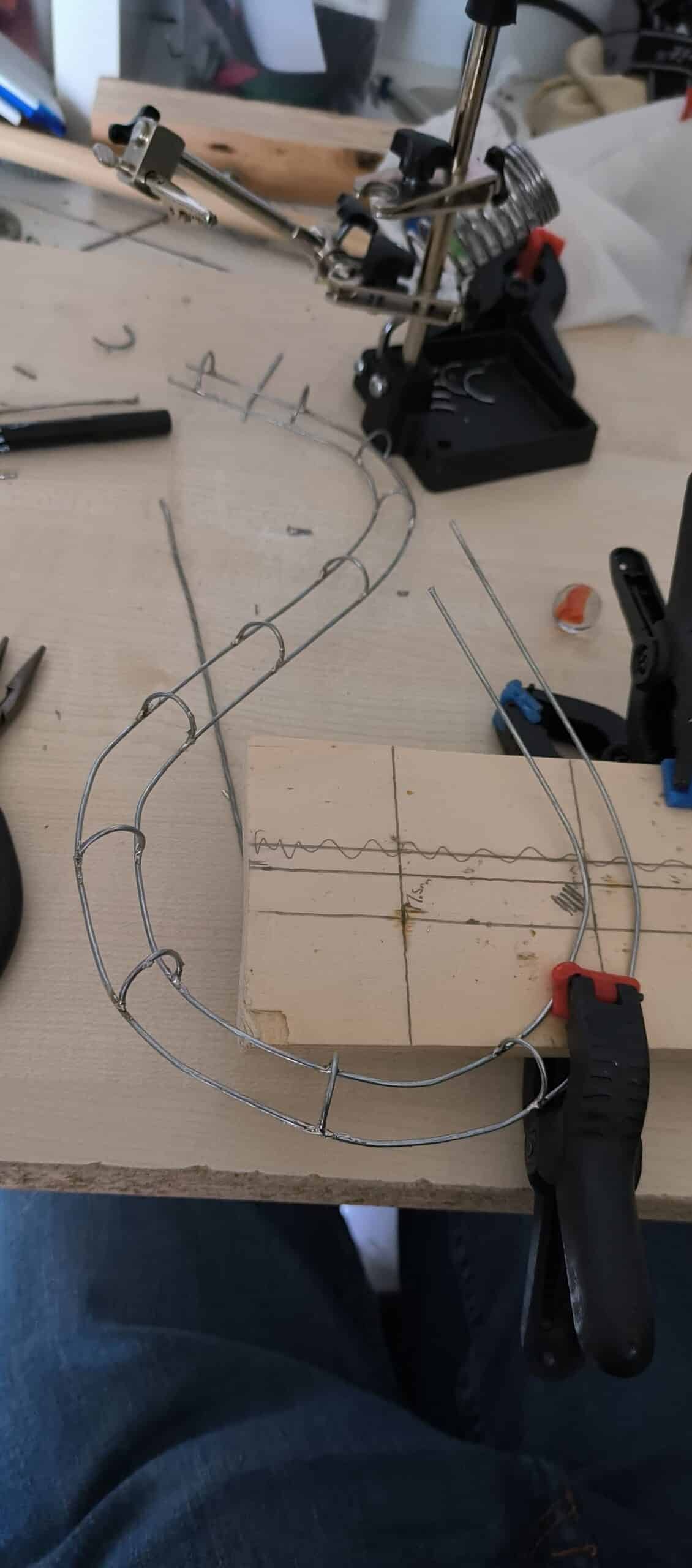

Für das erstellen der Geraden Strecken muss man die geraden Stangen auf den vorgegeben Linien plazieren und dann die Halben Ringe einzeln auf den Stangen festlöten.

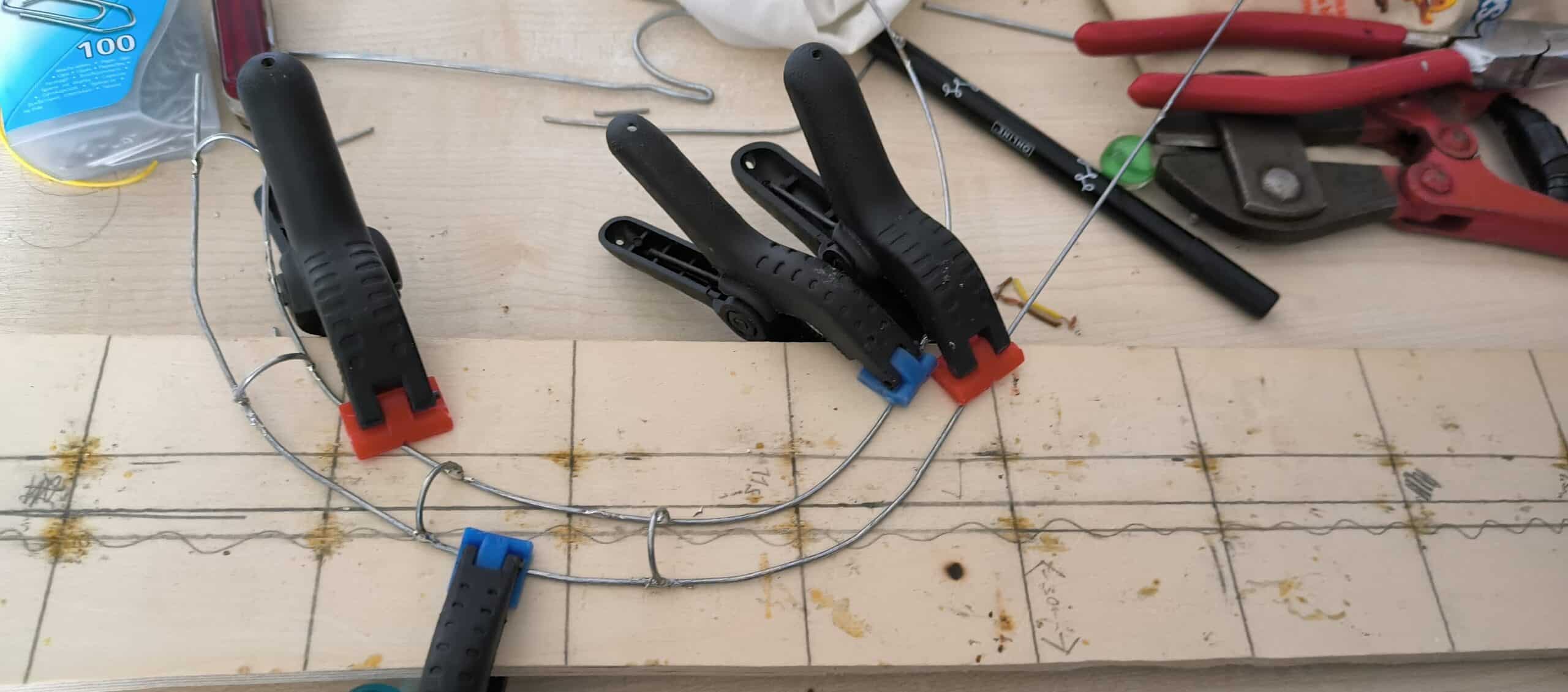

Damit das ganze nicht verrutscht, wird es mit so klammern festgehalten

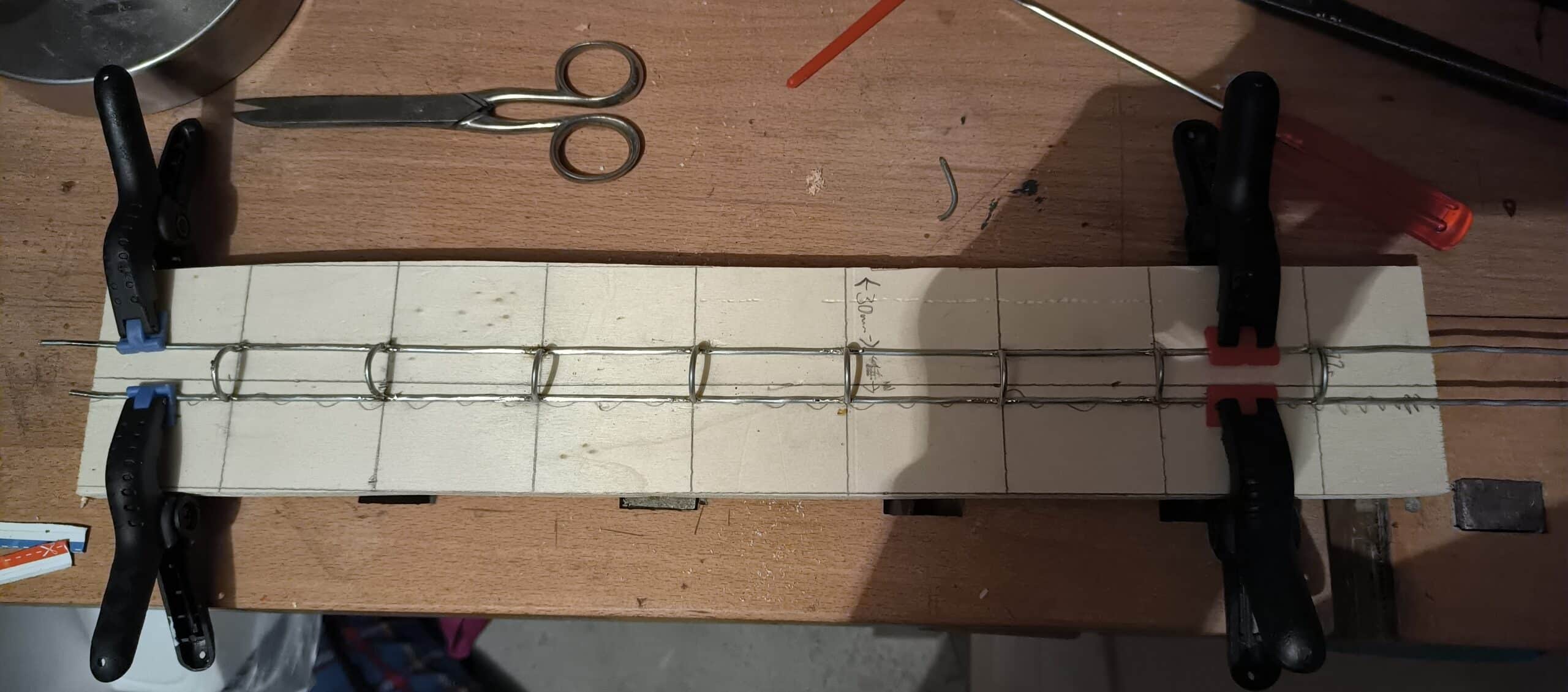

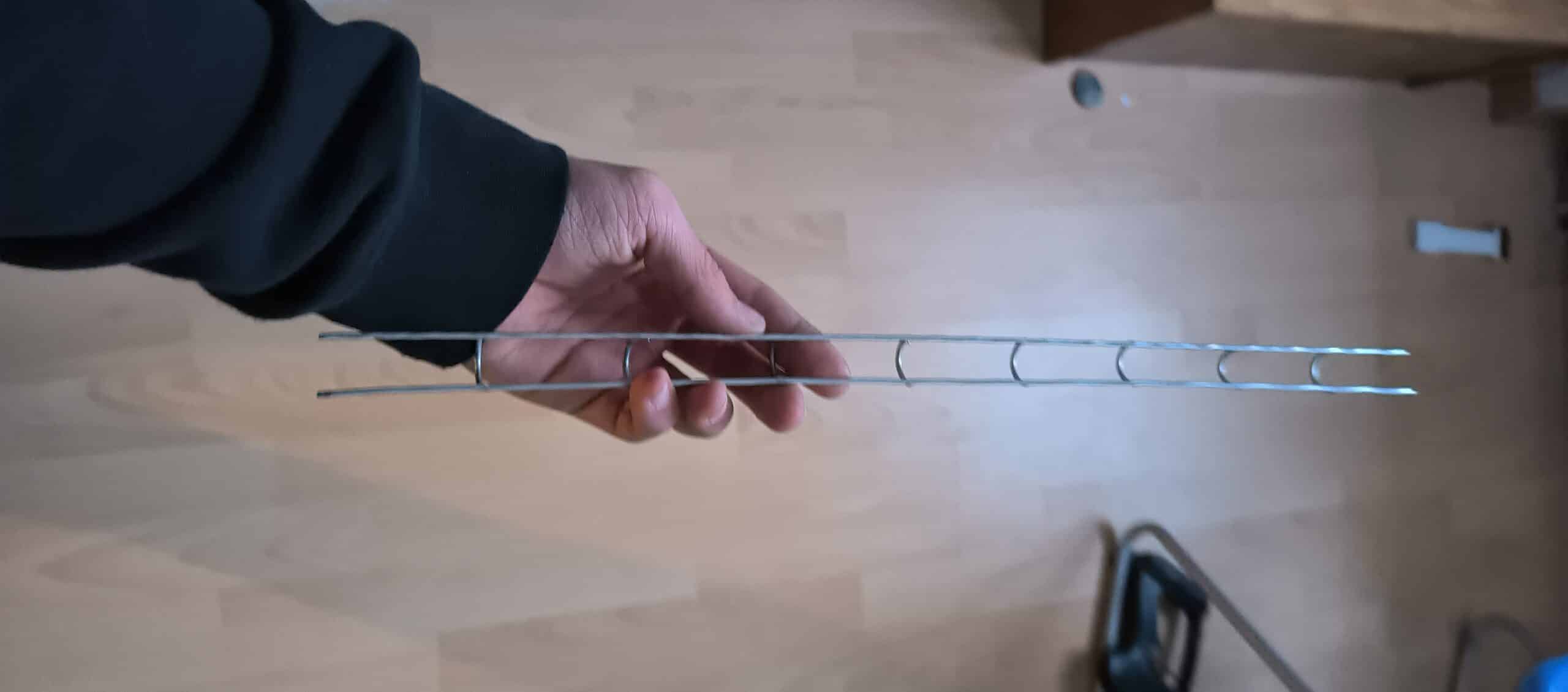

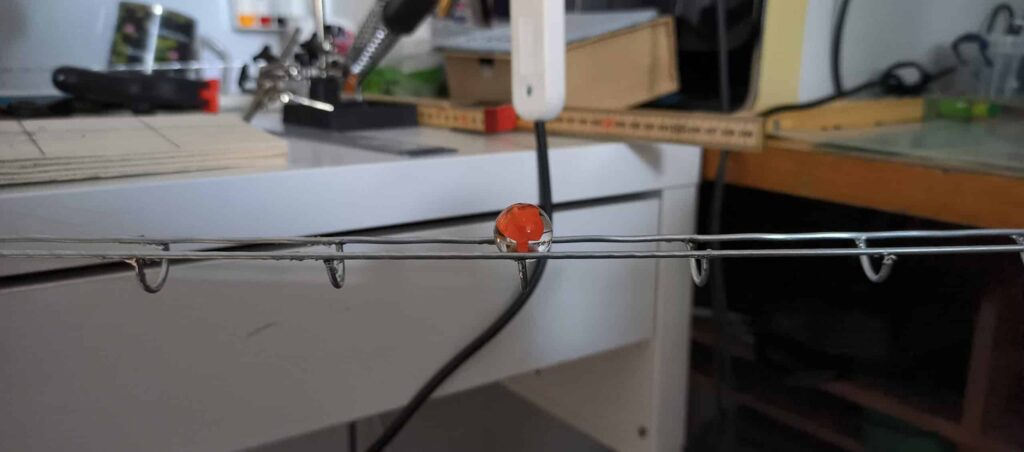

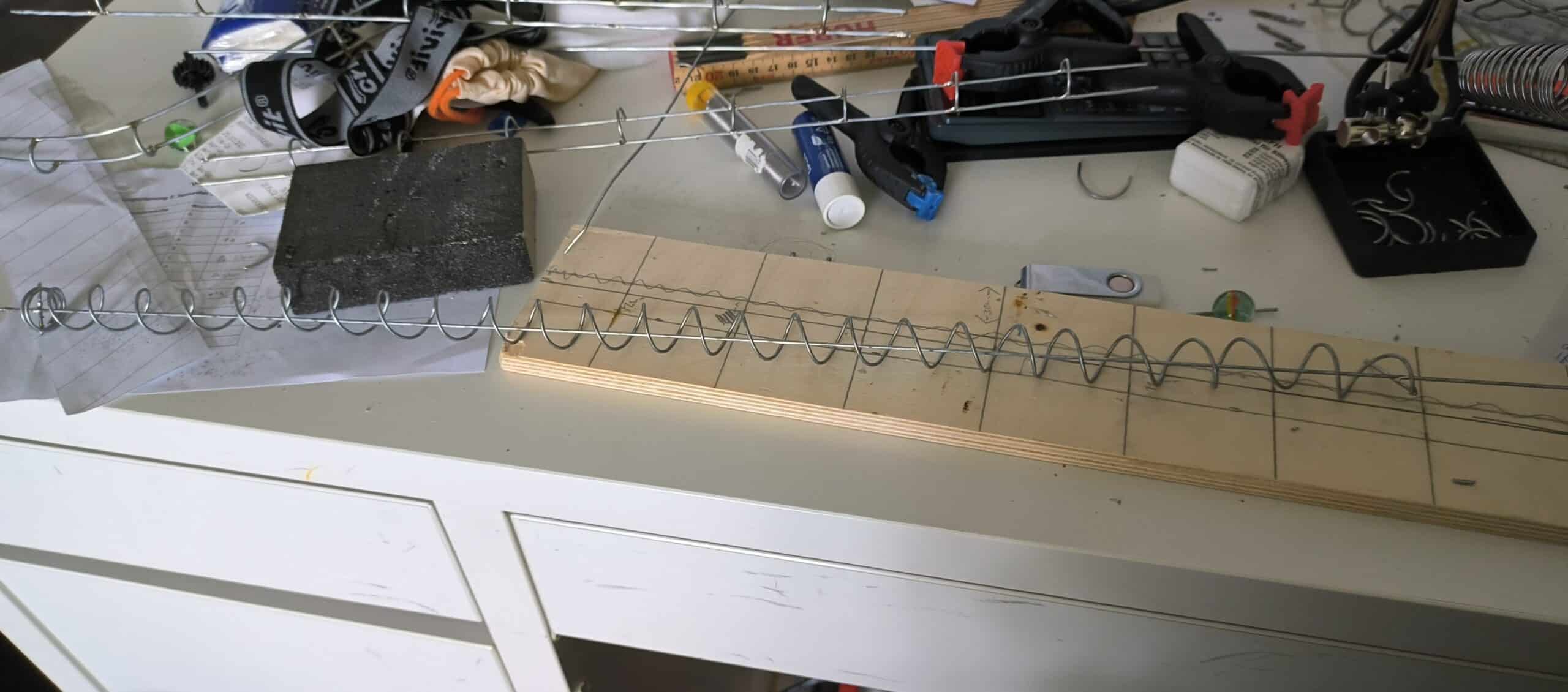

Hier ist die Erste Strecke die Entstanden ist, einmal sieht man sie in der Hand, als grössenvergleich und einmal mit der Kugel drauf, um zu sehen wie die Kugel auf der Bahn so hält
Vorbereitung des Bodens

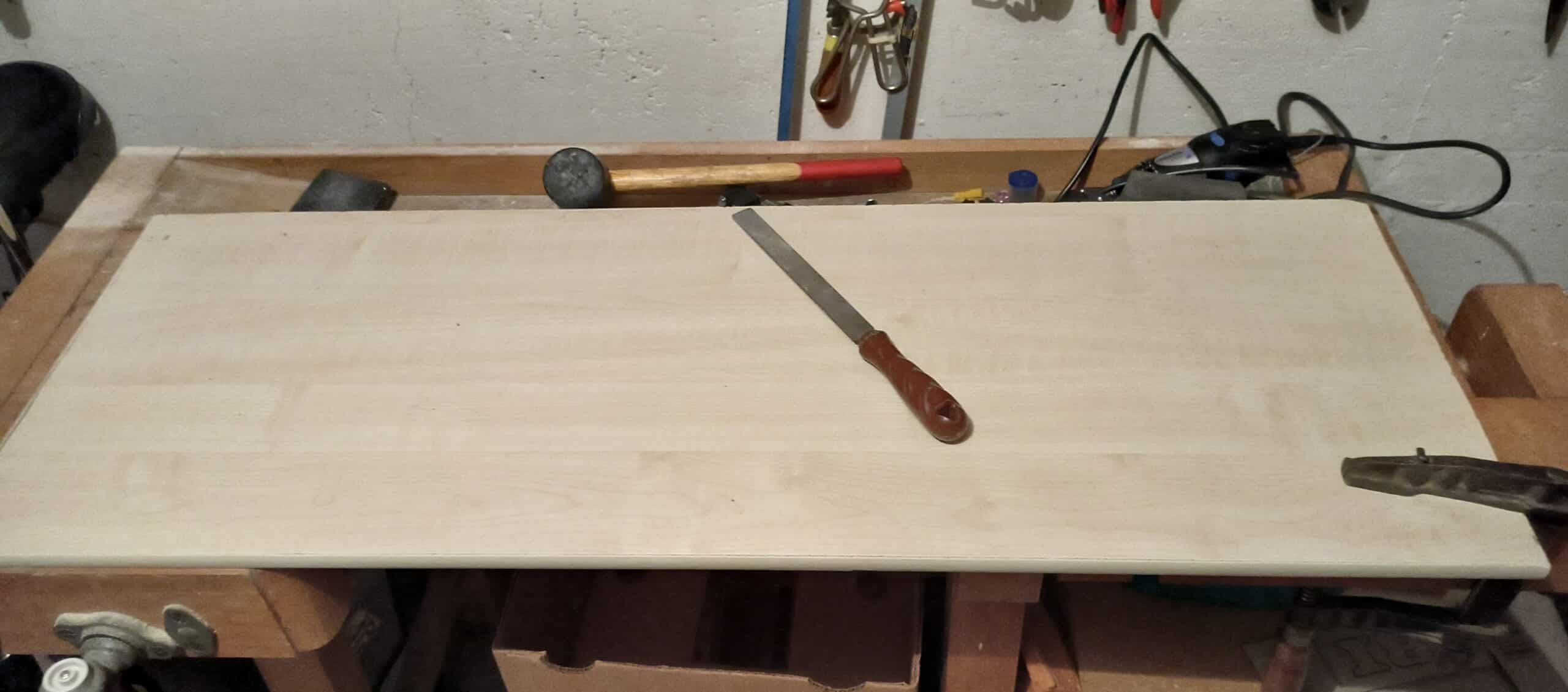

Um die Kugelbahn aufzustellen braucht es ein Brett, eine Platform die das ganze hält.

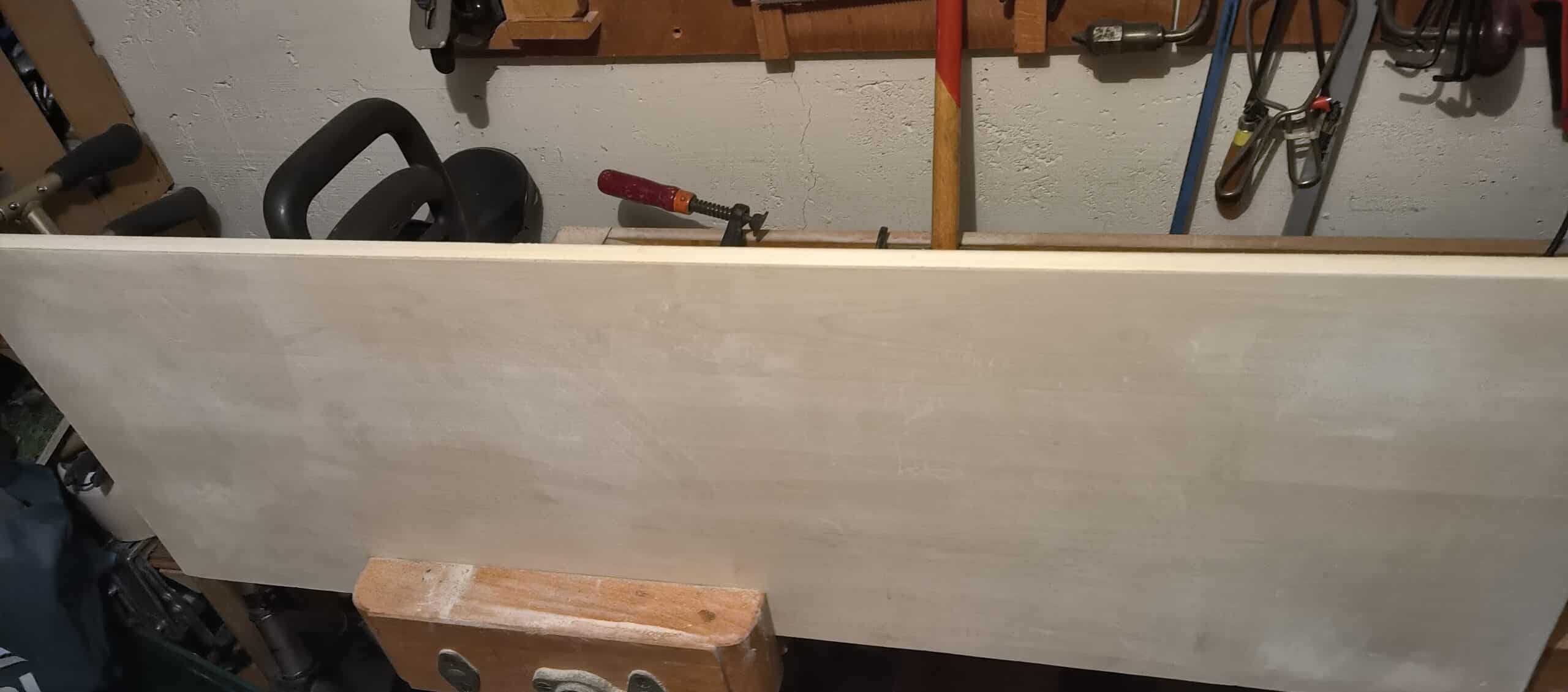

In diesem Fall ist es ein Rechteckiges langes Brett.
In der Slideshow hier können sie die verschiedenen Arbeitsschritte Beobachten.
Lift
Nach dem Brett muss ich nun den Lift machen.
Ich mache aufgrund von den Kosten und Zeitaufwänden einen einfachen Spiralenlift.

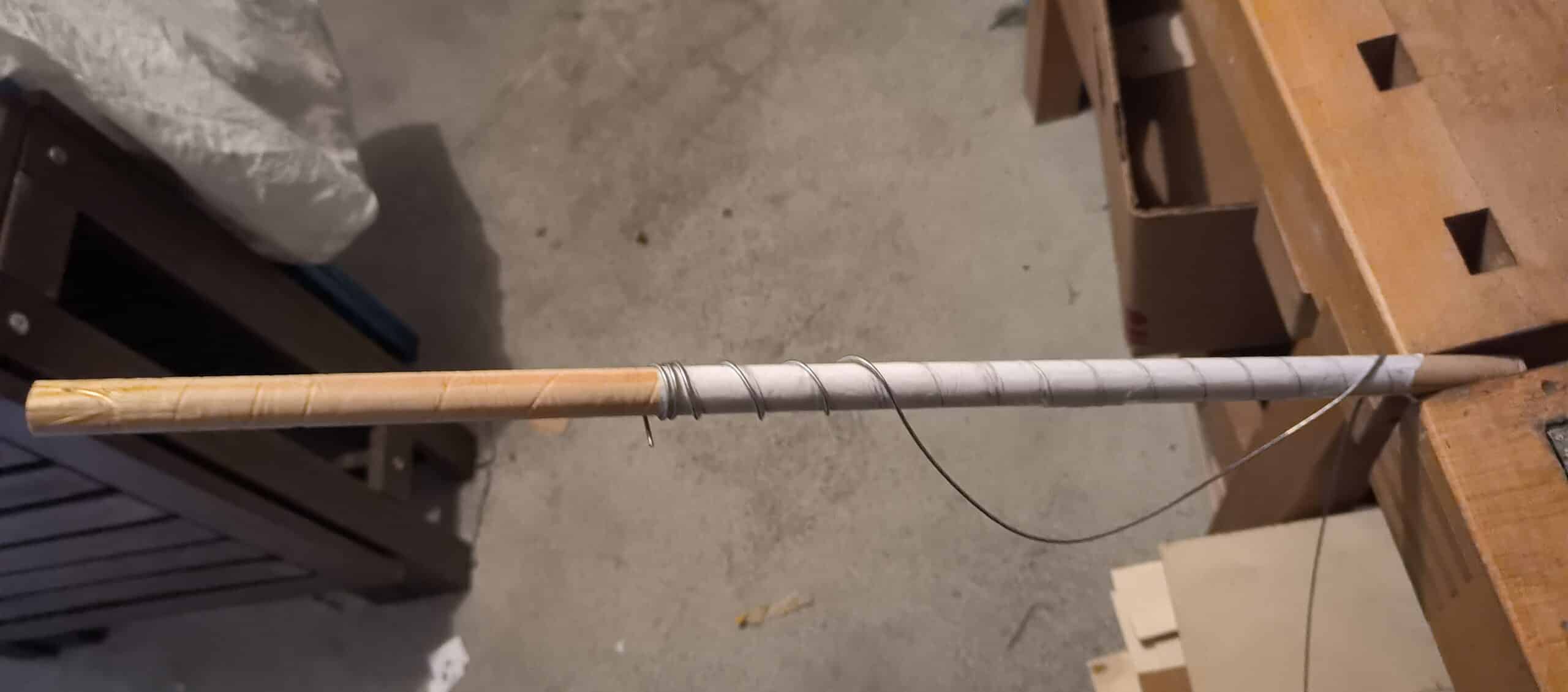

Dies mache ich mit hilfe einer Geraden Stange oder in meinem Fall ein Stock der den ungefähren Durchmesser der Kugel hat, also um die 1.8cm.

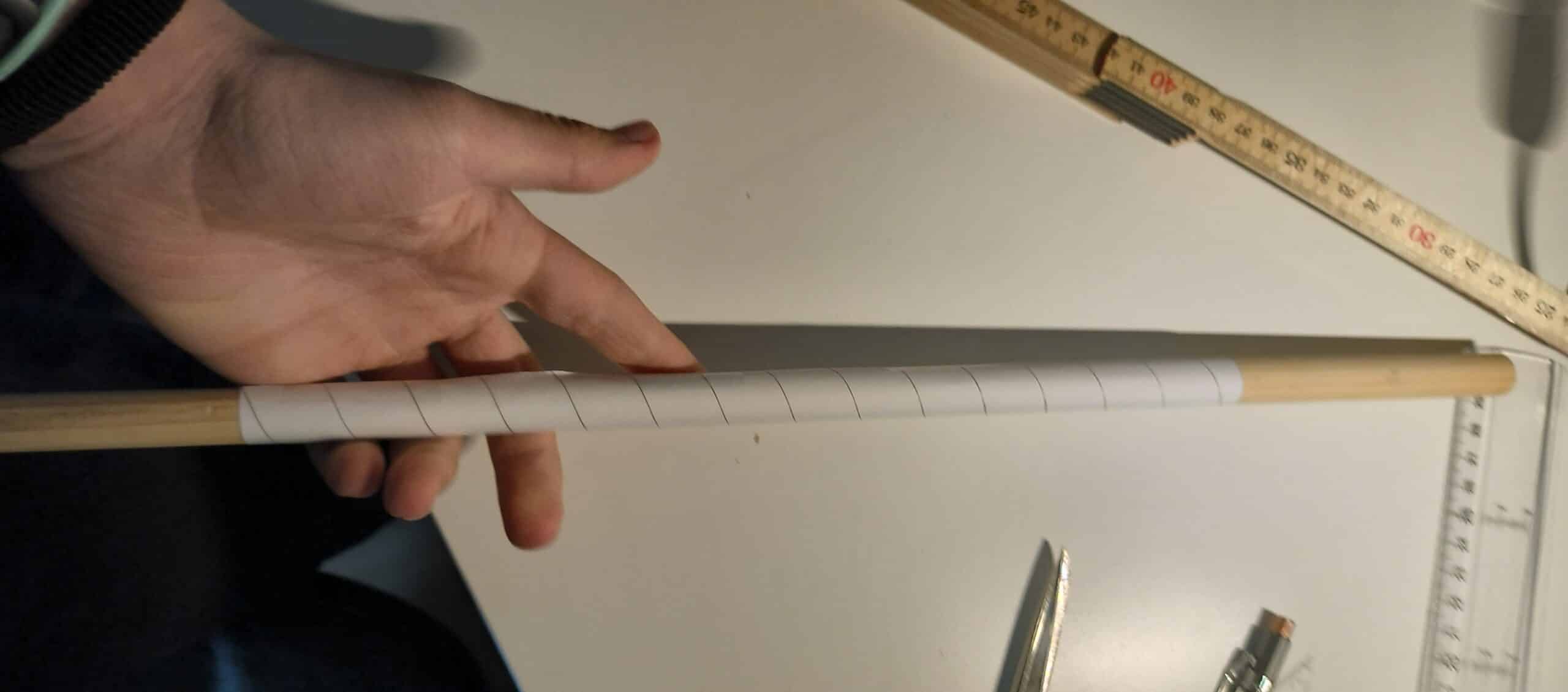

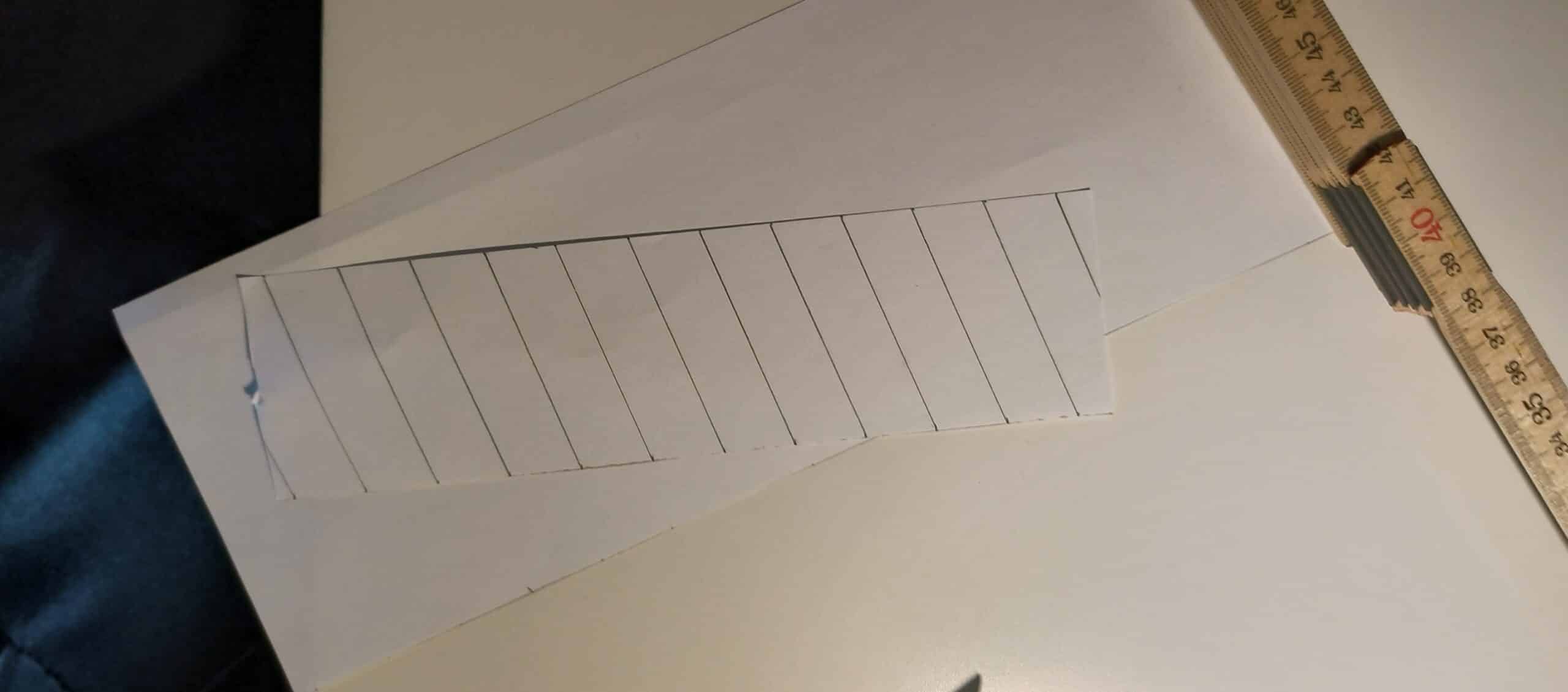

Um diesen Stock gehört eine Schablone
Das Grosse Problem

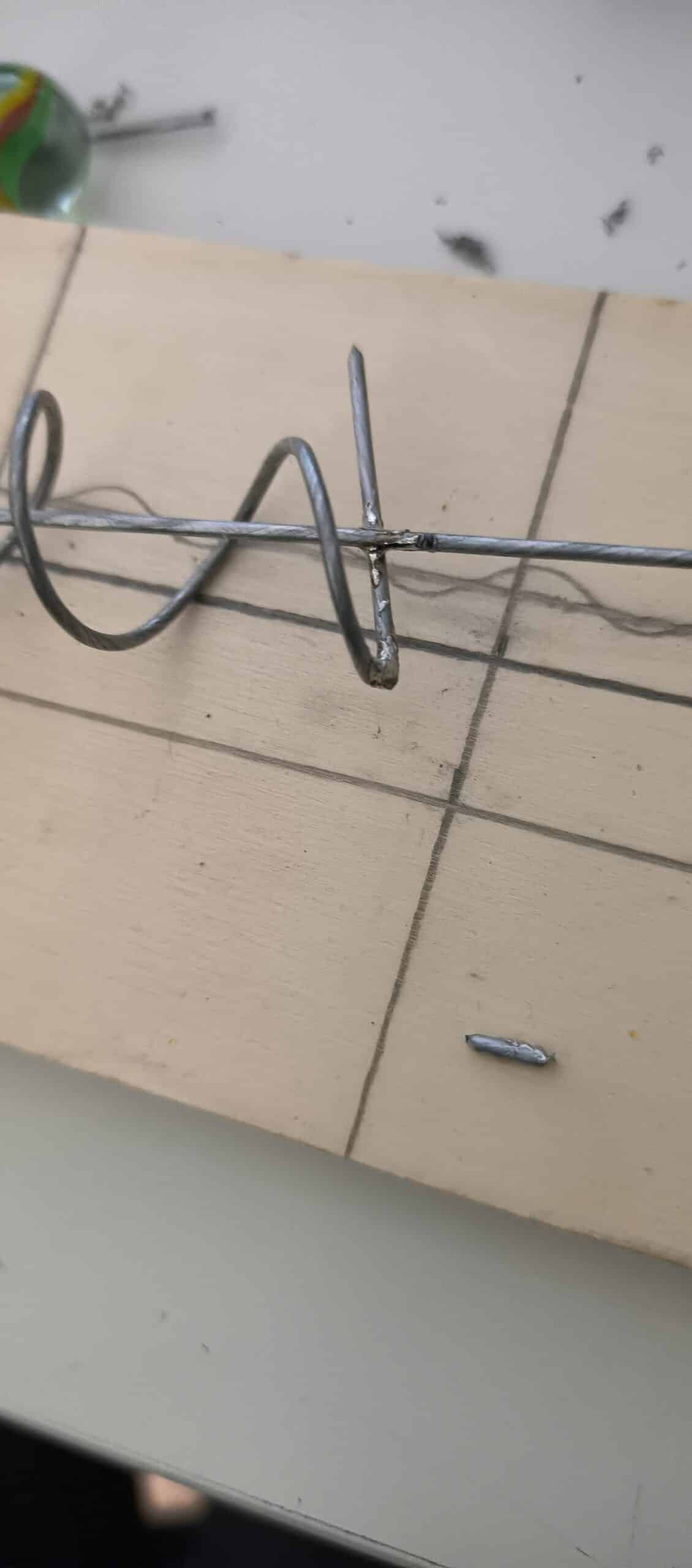

Die Stange ist schräg, dies ist ein riesiges Problem was nicht sein darf, ausserdem lässt sich der Draht schwer biegen und auch das Löten verhält nicht. Es gibt leider nur eine Lösung und das ist, Neuer Draht.
Der Neuanfang
Da ich die ersten Schritte schon mal gemacht habe, ging es dieses mal schneller aber auch hier, habe ich mehrere versuche gebraucht um eine gerade Stange wie möglich zu mache. Sie ist zwar nicht perfekt gerade, aber da dieser draht 0.6mm im durchmesser dünner ist, macht es nicht so viel aus und ich konnte es mithilfe der Mittelstange besser fixieren.

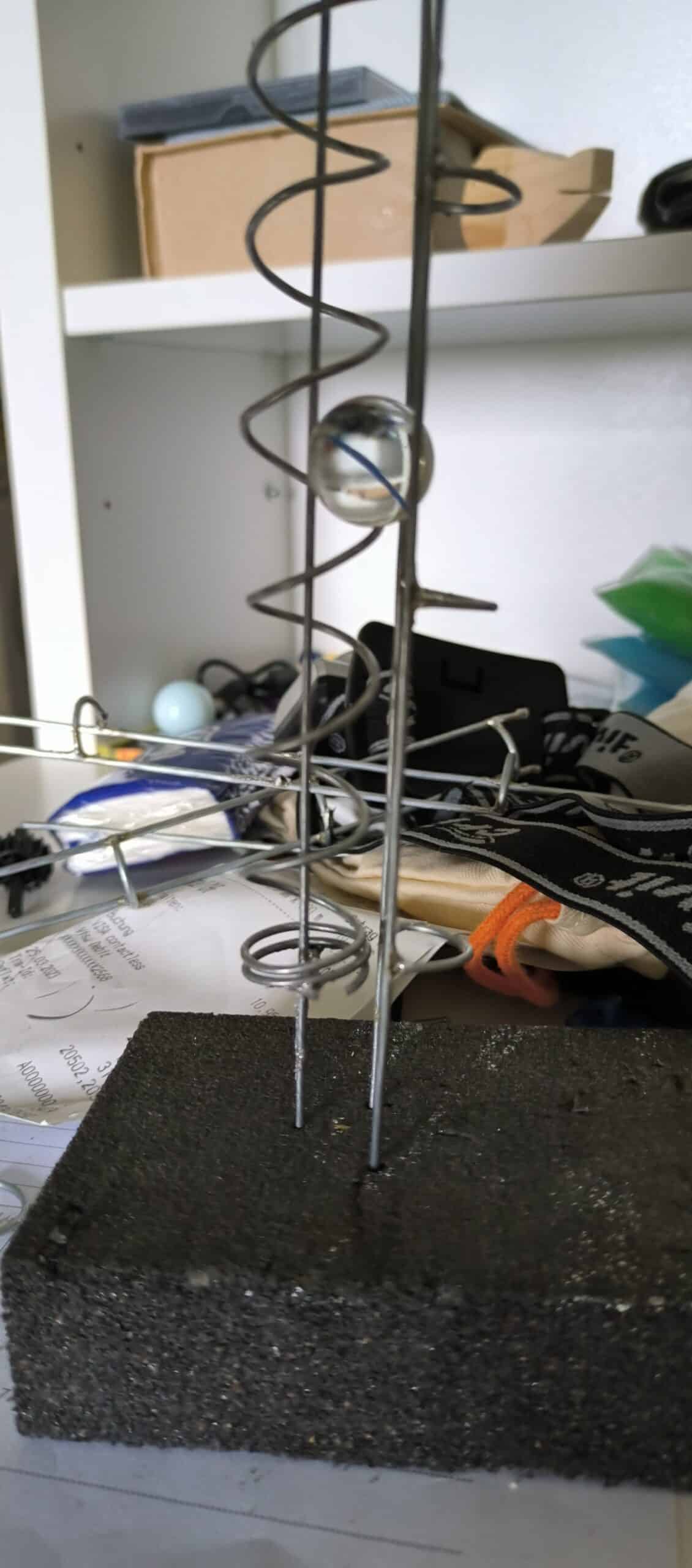

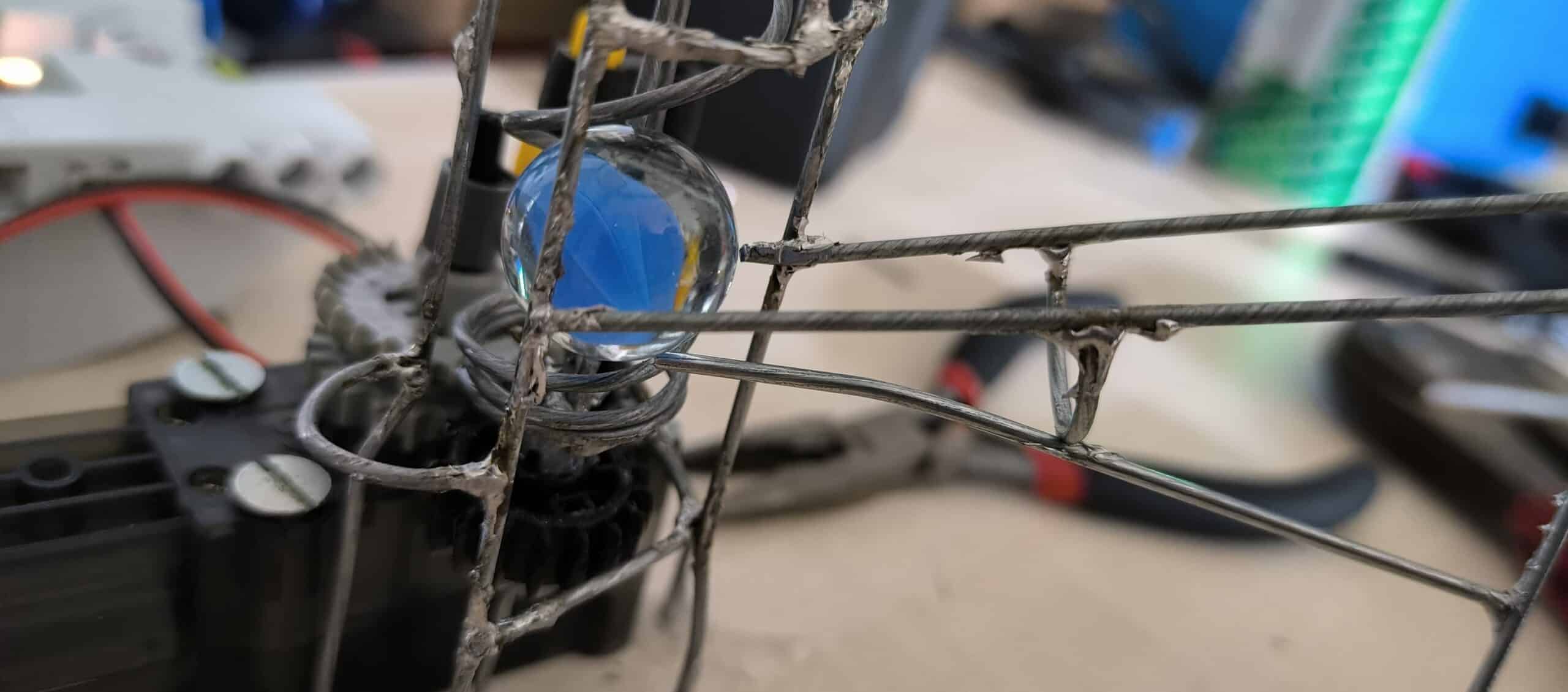

Beim ausprobieren war es dann klar das die Spirale nicht einfach so hätl, sondern noch eine stüze von Vorne braucht und dann auch noch ein bisschen mehr stabilität rundherum.
Um das genze auszupbrobieren, habe ich es auf einem Kleineren Brett fest gemacht und dann auch mit dem Motor ausprobiert.

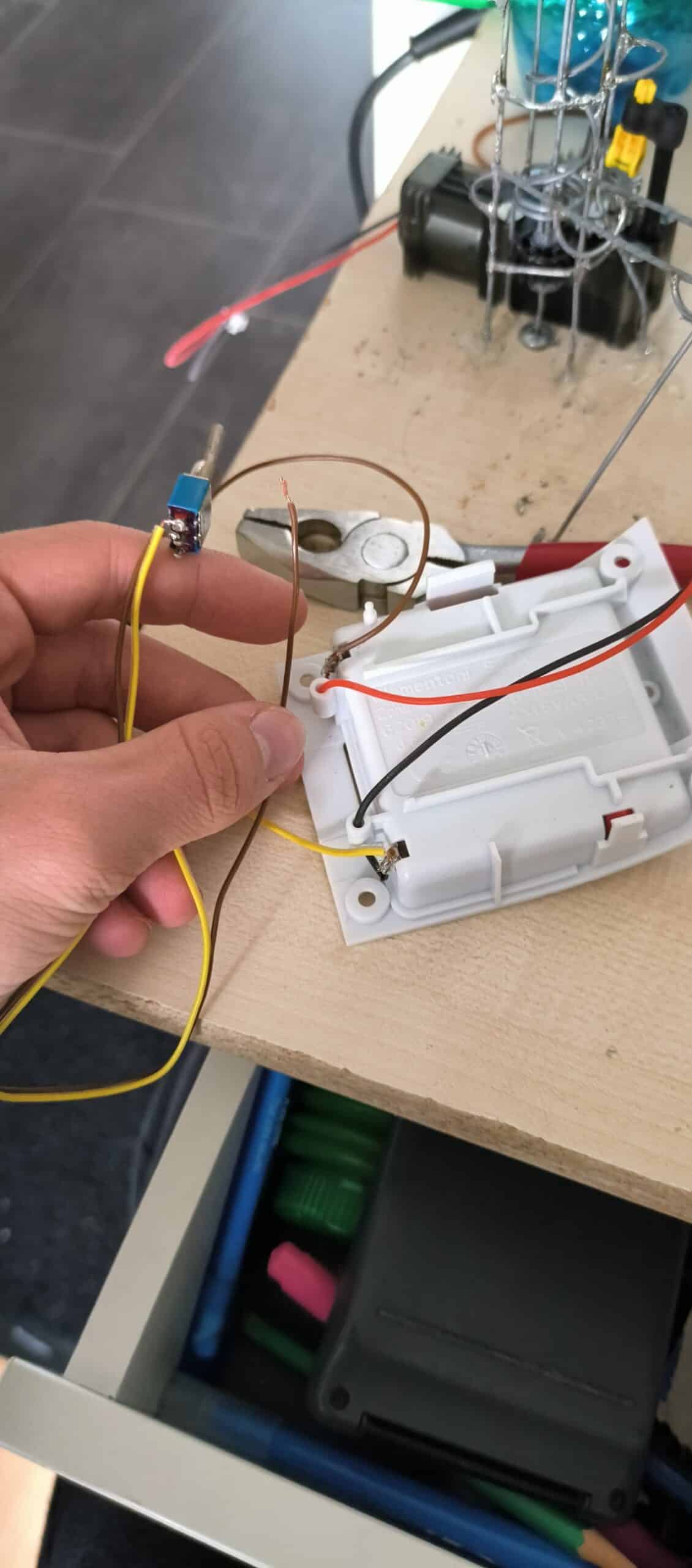

Der Motor war eine recht einfache sache, den musste ich allerdings mit dem Handy verbinden um Ihn laufen zu lassen da es ein Roboter ist, den man Programmieren kann.

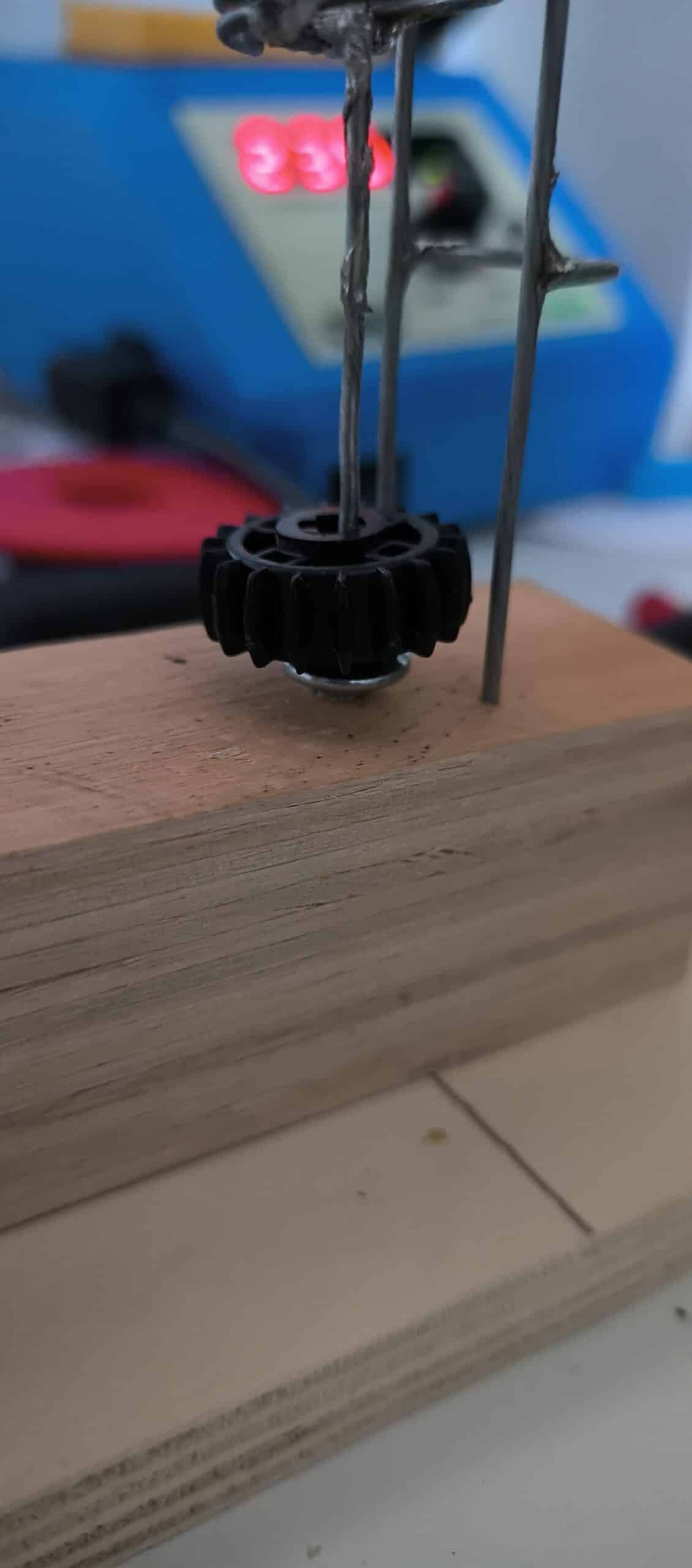

Das Zahnrad habe ich zuerst nur angeleimt an die Stange, nachtträglich aber noch Stangen auf der Seites des LegoZahnrats eingefügt, so kann sich das Zahnrad nicht mehr ohne die Stange drehen.
Danach war es eher noch langweilig, denn ich musste jede Stelle finden wo die Stange am ,,Gehege“ kratzt und es verhindert zu drehen und sie Abschleifen, davon habe ich leider keine Fotos, Als aber das ganze funktioniert hat, habe ich es getestet und ein Video gemacht.
Und ja, wer die Musik, es war von Eminem, der hat mich wärend dem Ganzen Projekt begleitet.

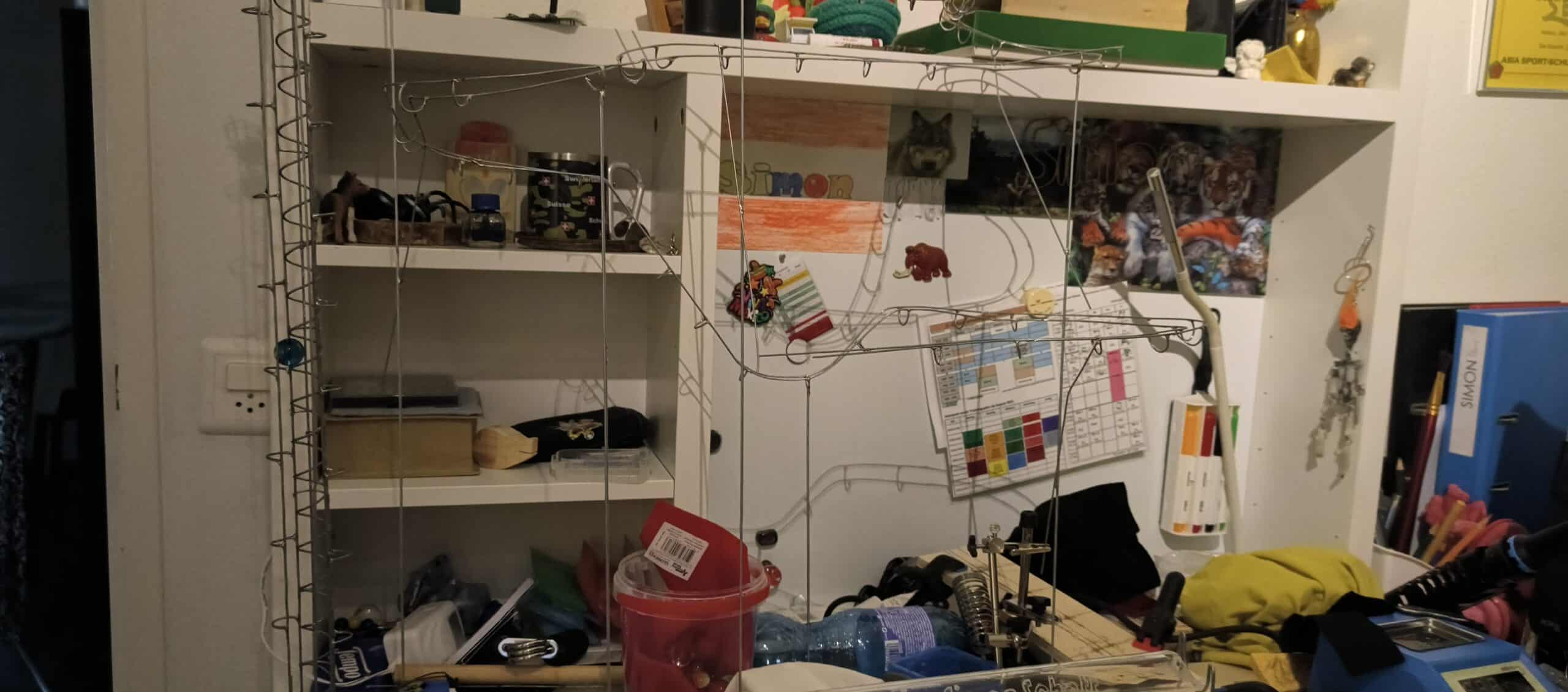

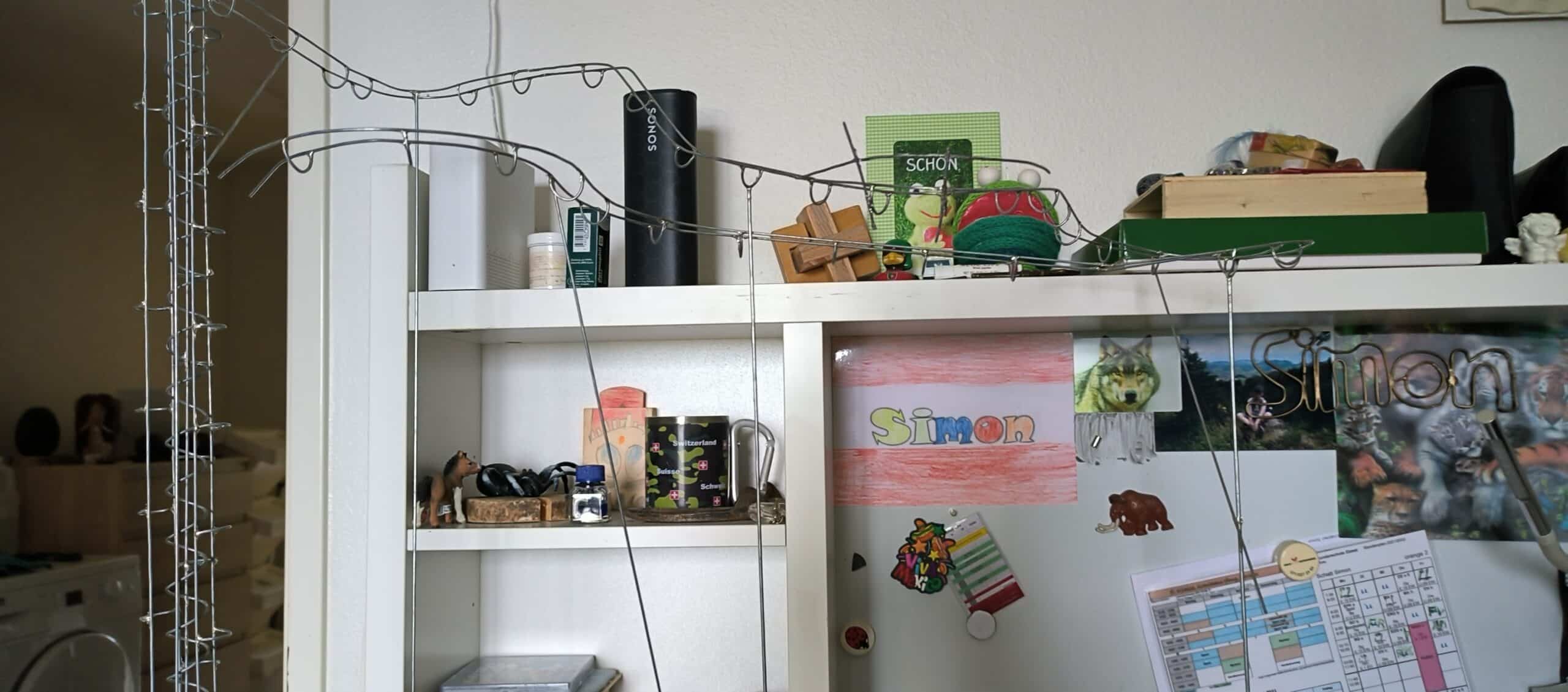

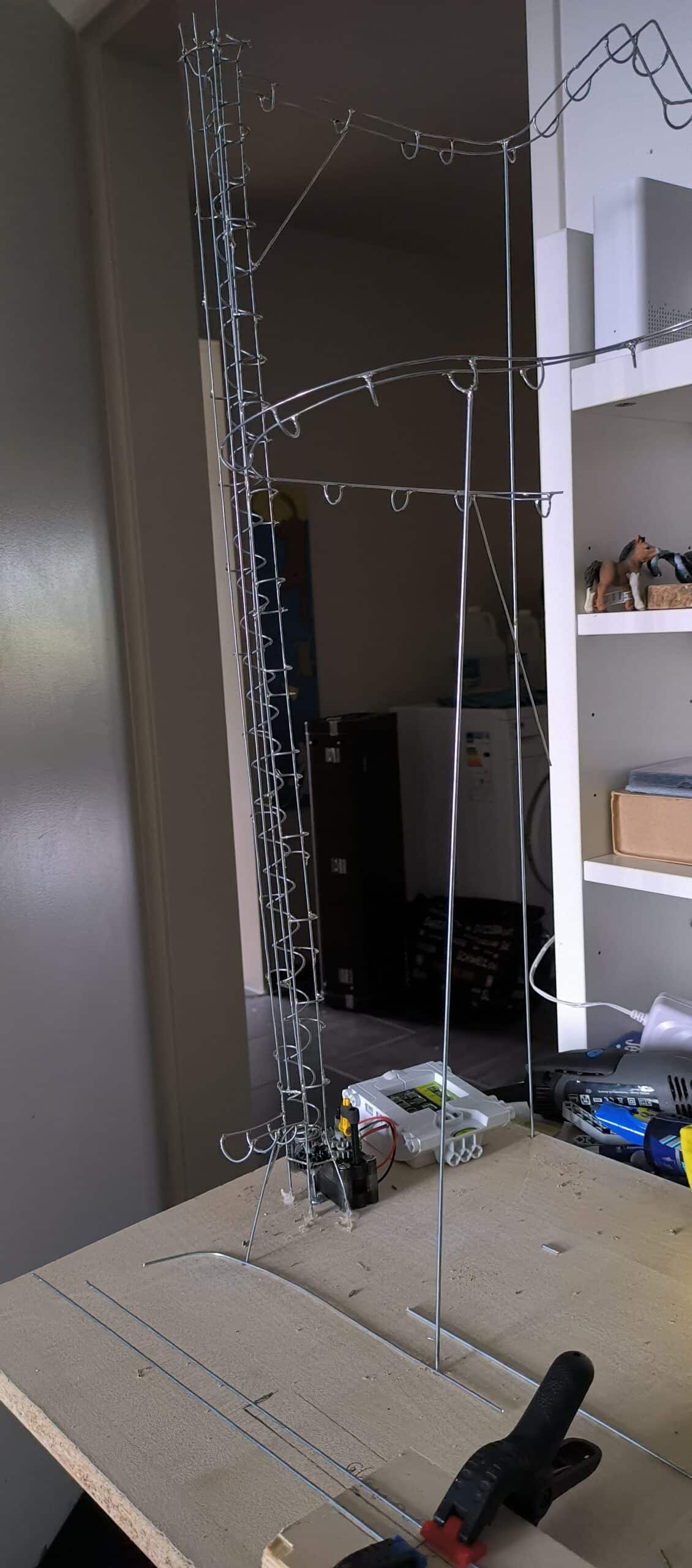

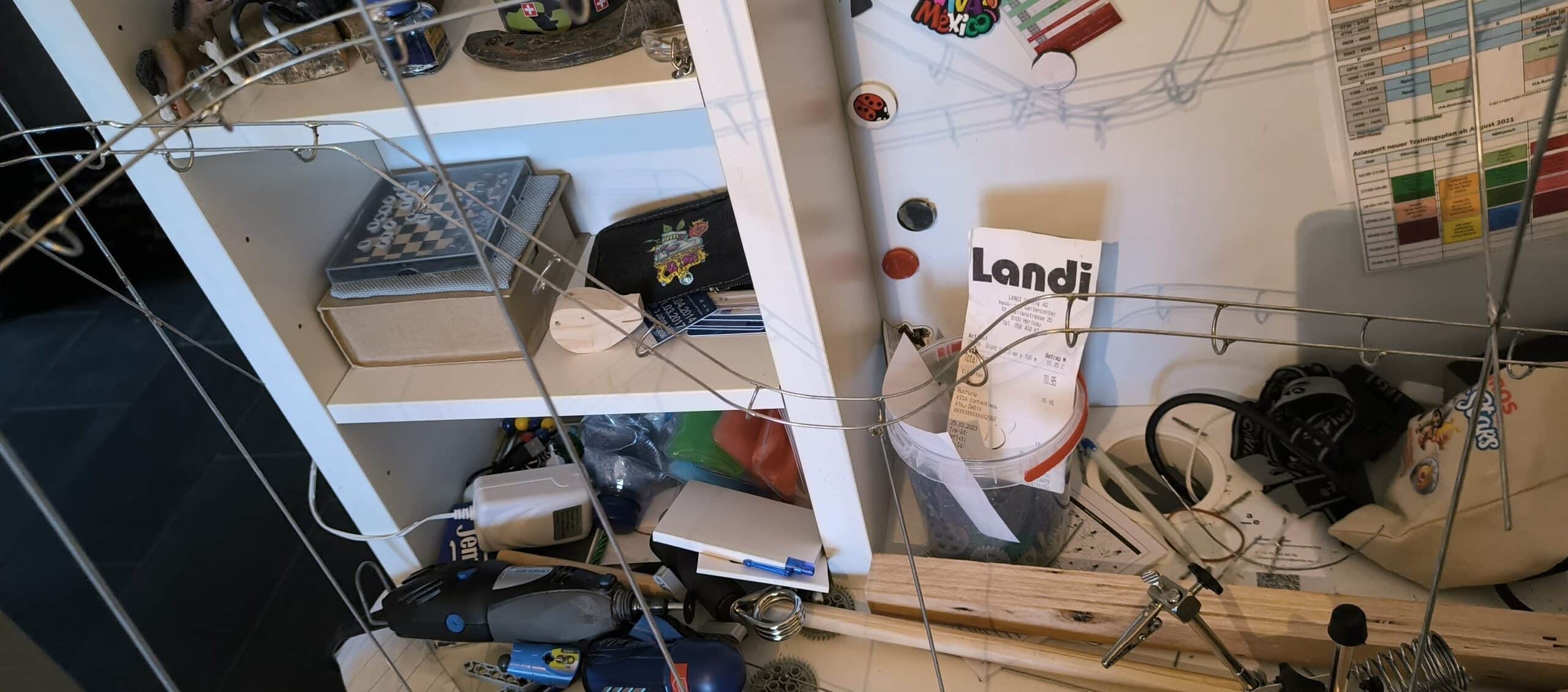

Verlegung auf das Schlussendliche Brett

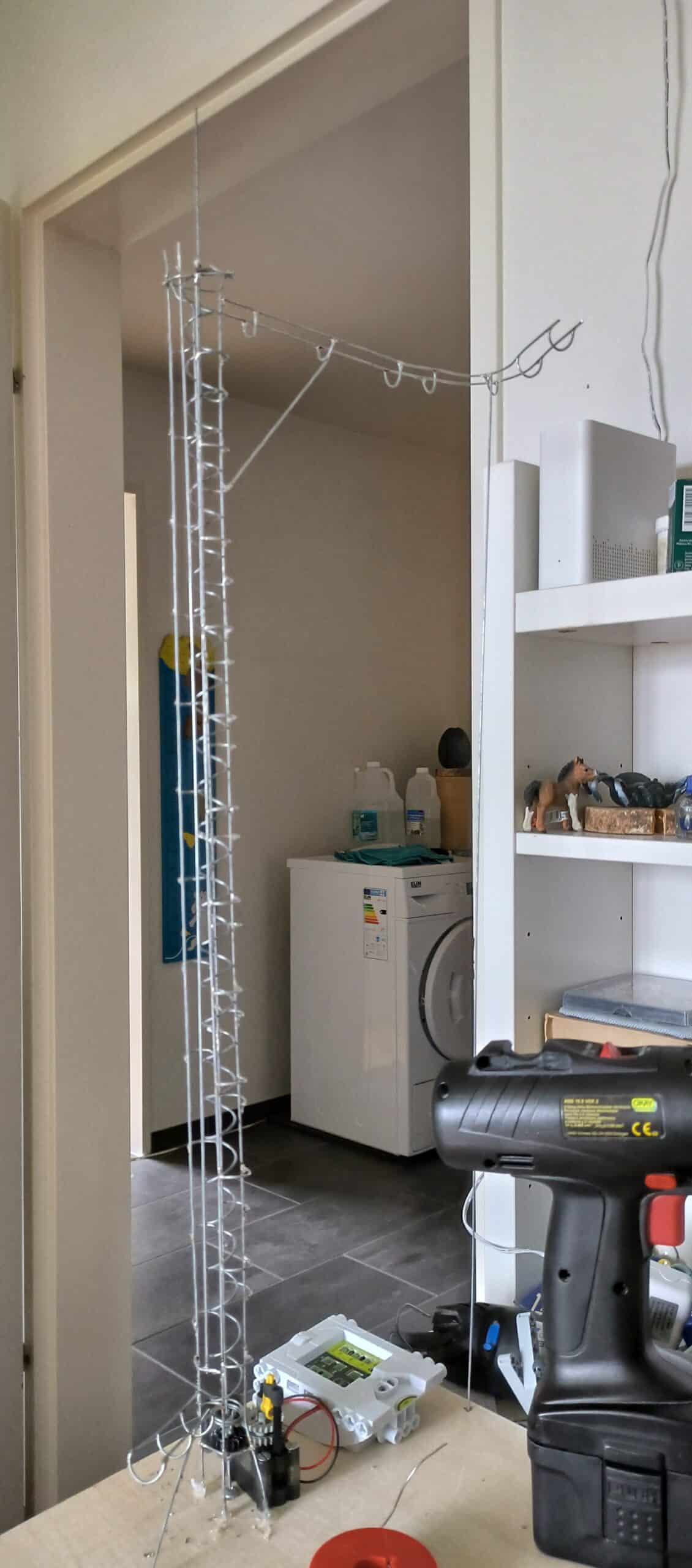

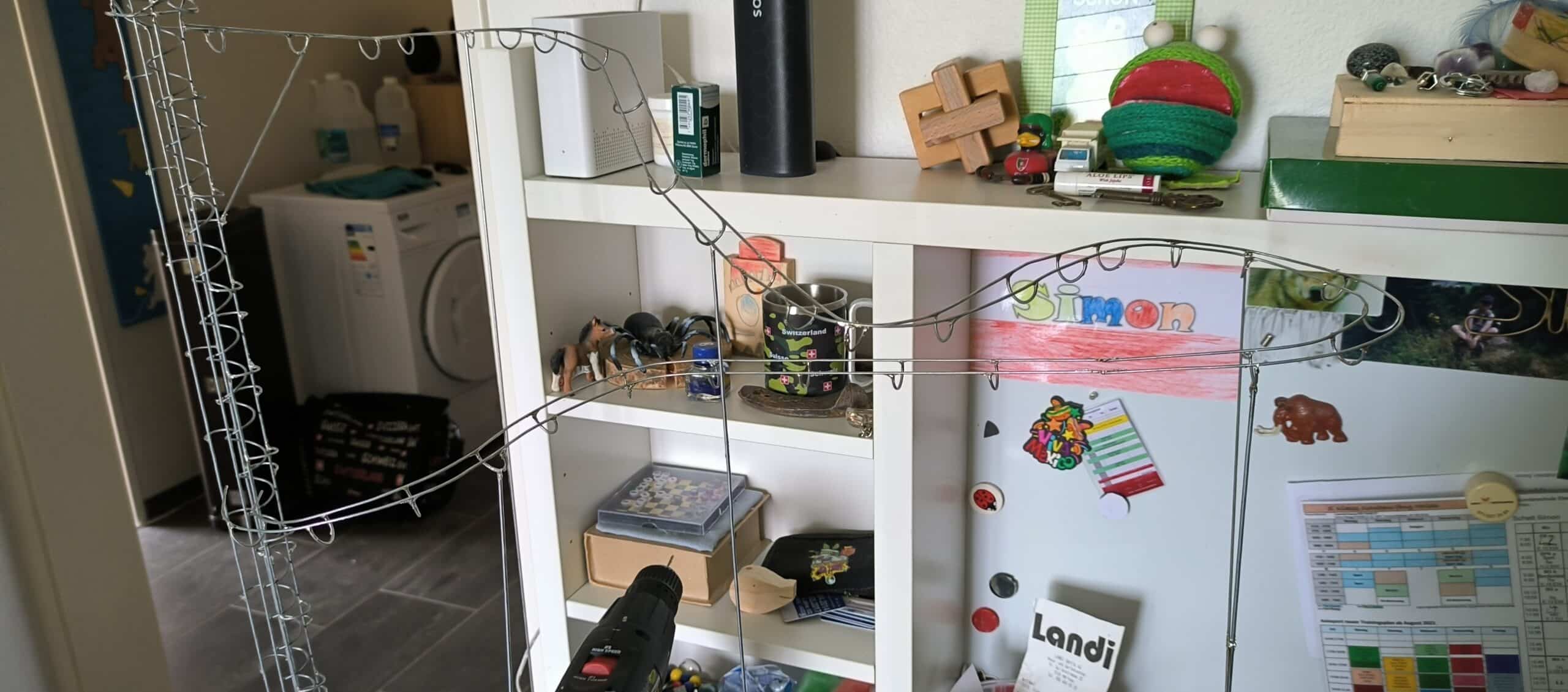

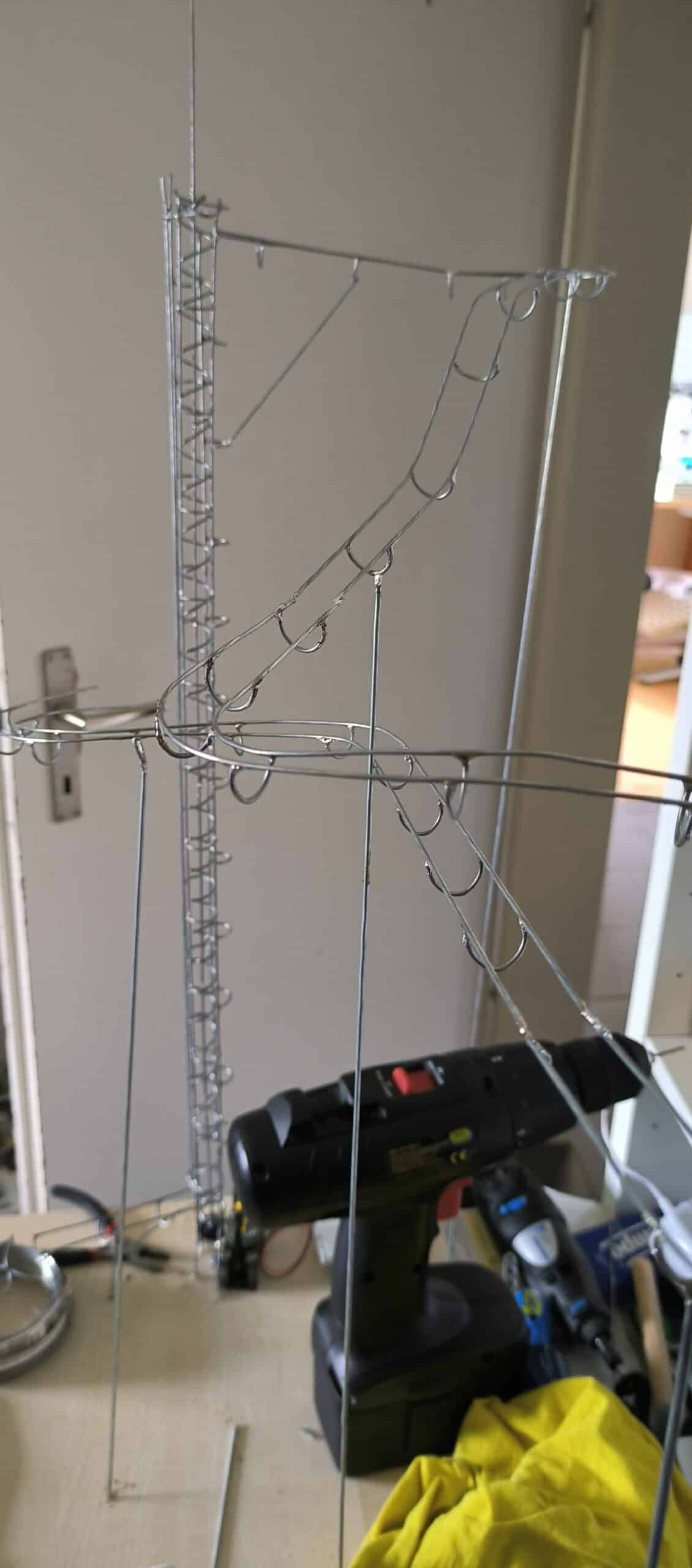

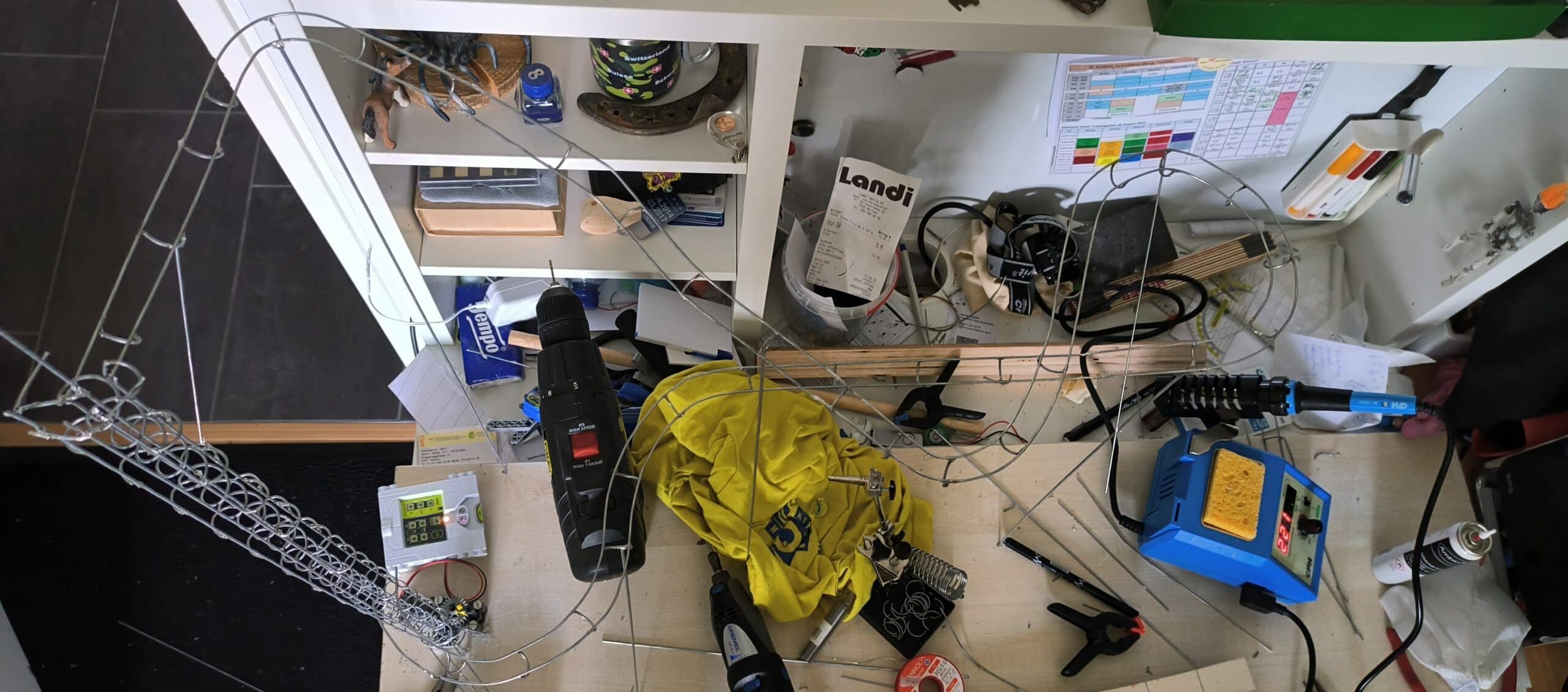

Als dann alles Funktioniert hat, habe ich dann den Motor und den Lift auf das Eigentliche Brett verlegt.

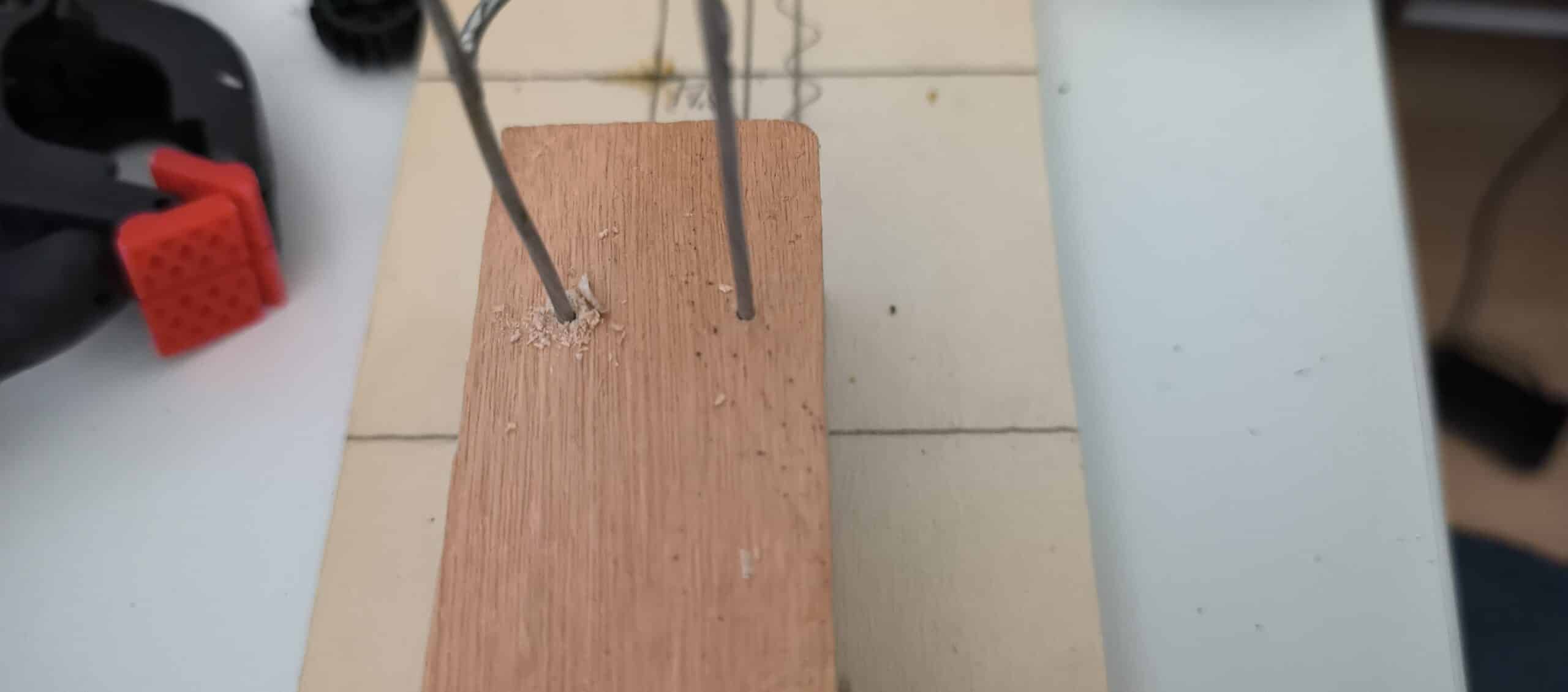

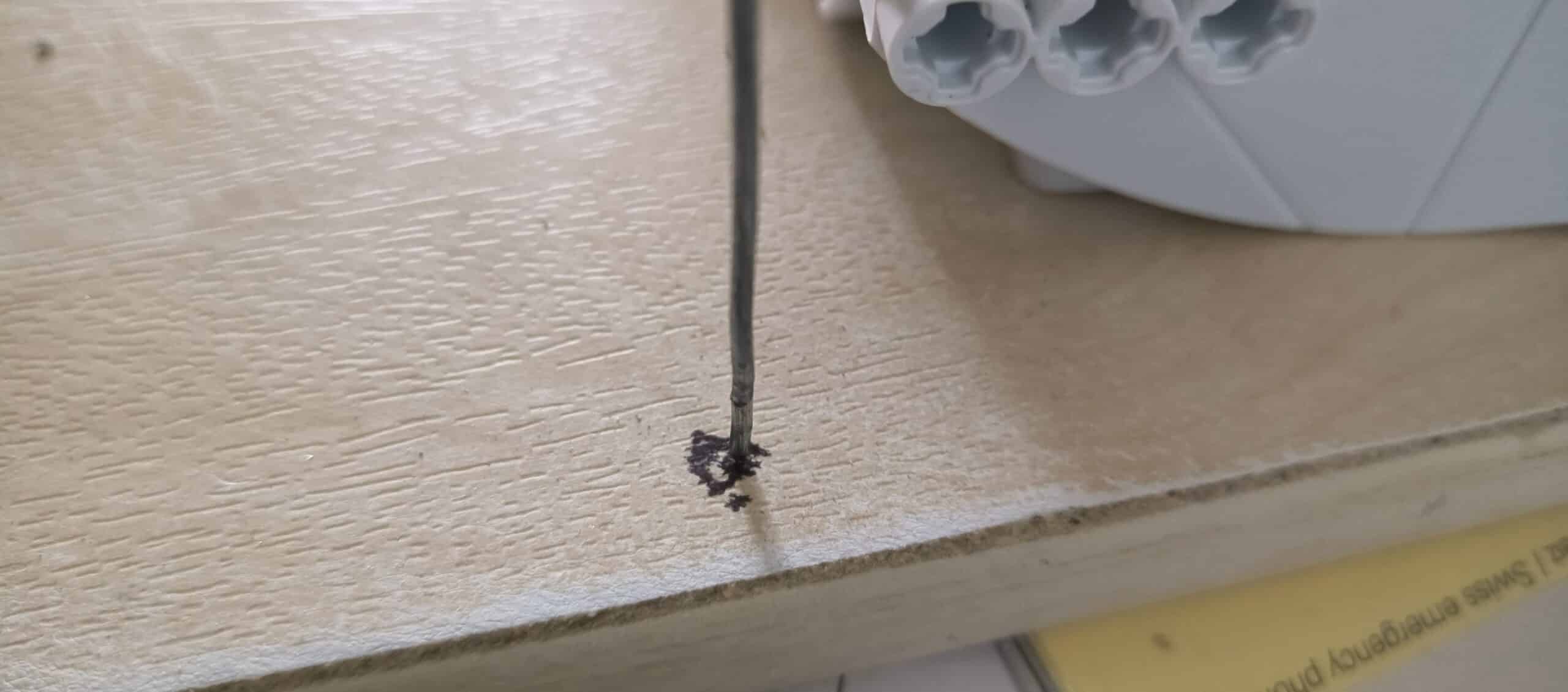

Dafür musste ich Löcher Bohren die Genug tief aber nicht zu tief sein mussten, damit alles sein Gleichgewicht und seine Festigkeit hat.

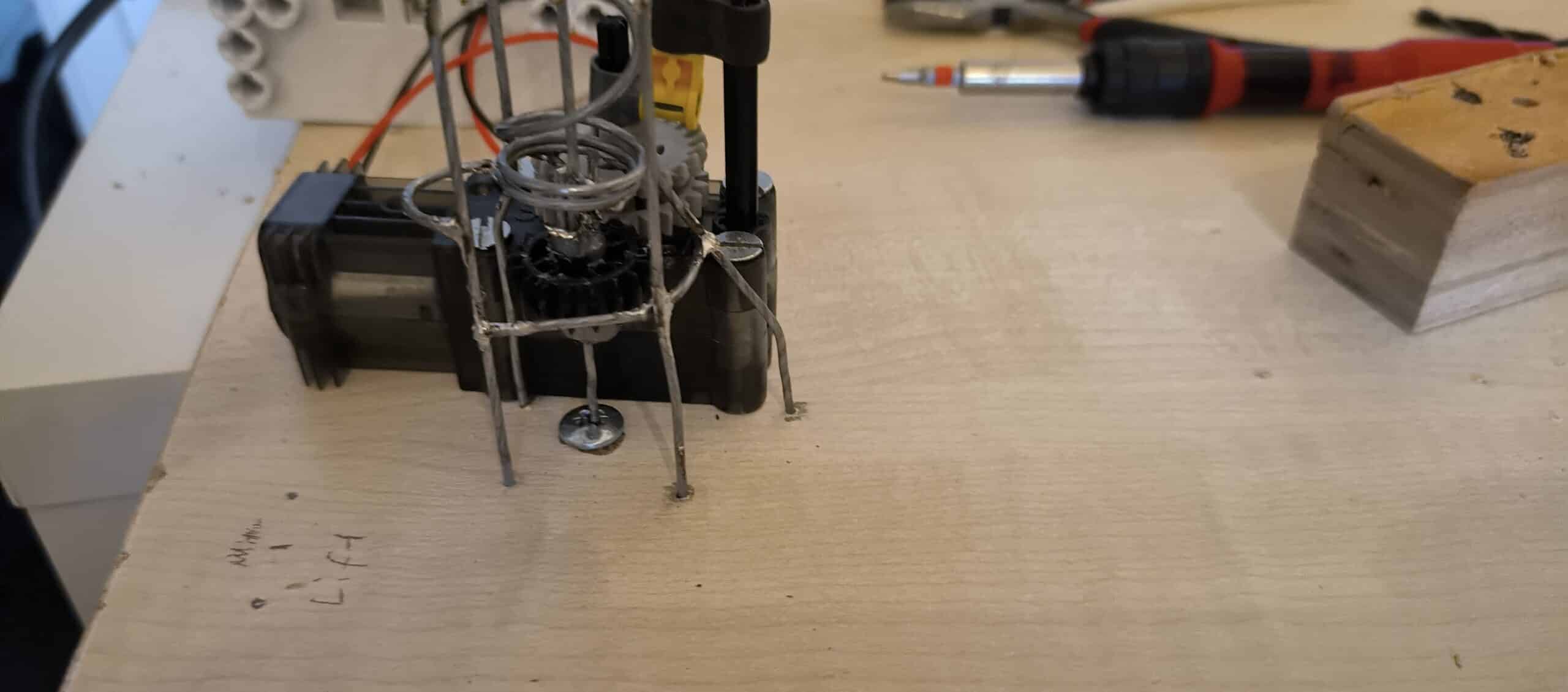

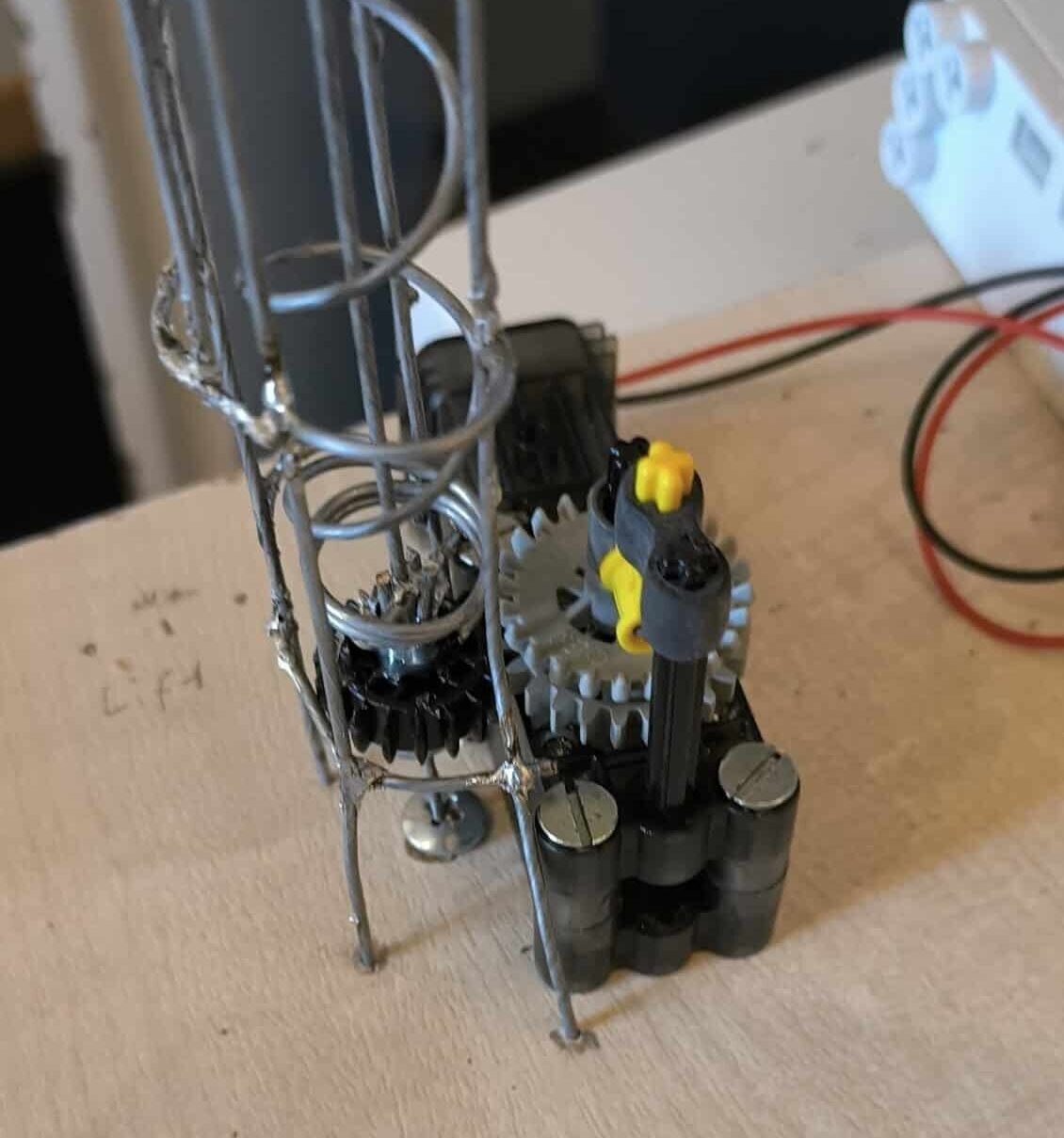

Den Lego aufbau den Ihr hier noch seht, ist dazu da, das das Zahnrad nicht rausfällt, auch kann man beim 2. Bild gut erkennen, wie da Zahnrad an der Stange befestigt ist.
